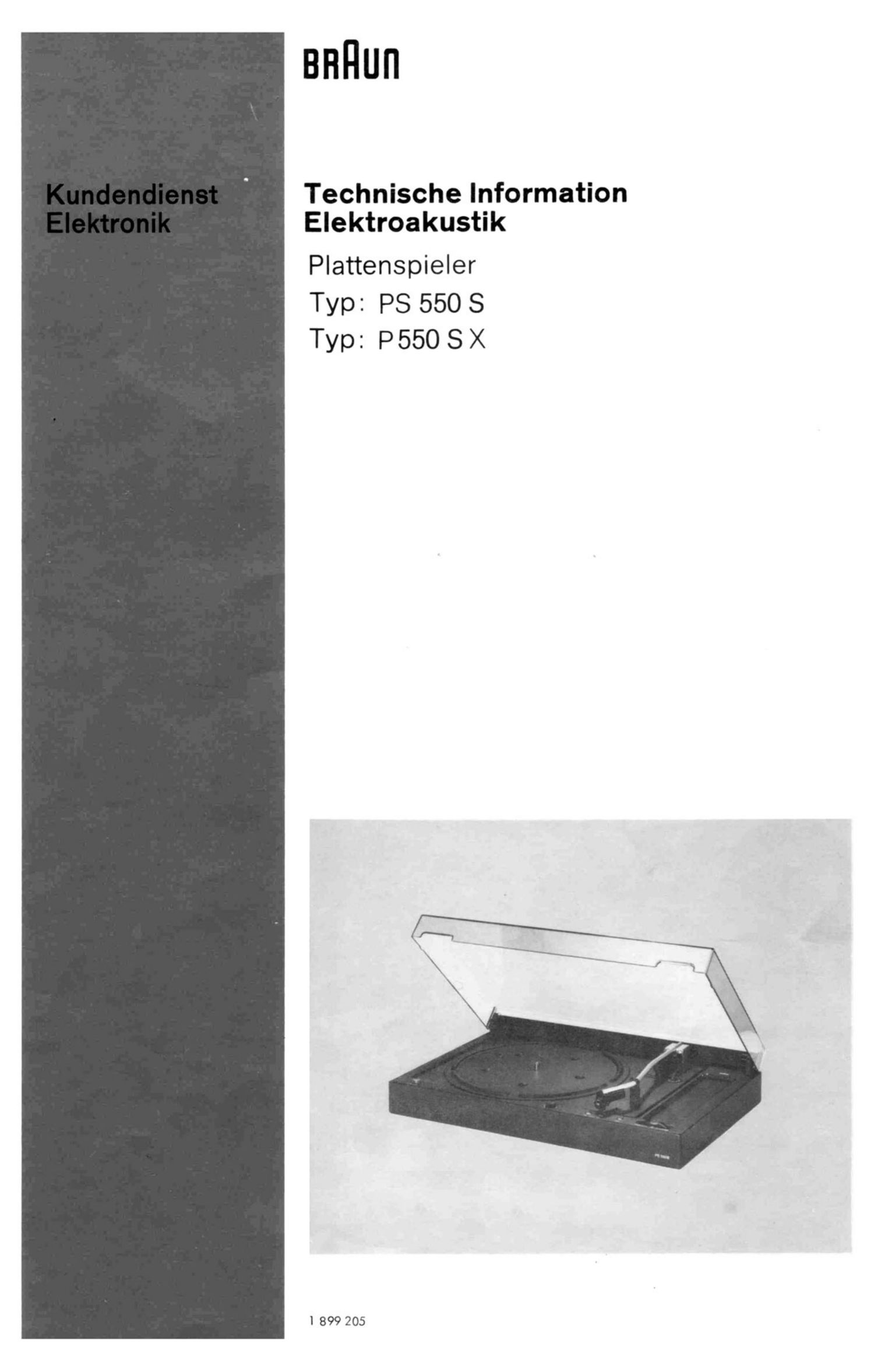

Braun PS 550 S Service Manual

This is the 27 pages manual for Braun PS 550 S Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.

Page: 1 / 27
Braun PS 550 S Service Manual

Extracted text from Braun PS 550 S Service Manual (Ocr-read)


Page 12

Serviceunterlegen

PS 550 S

NULLJUSTAGE UND AUFLAGEKRAFTEINSTELLUNG (s.Abb. 9)

Zor Nulliustage wird noch Aufsetzen des Auflagegewichfs
145 die Auflagekraftanzeige 89 mit der Randelscheibe

91 auf die O-Markierung am Lagerkarper 86 eingestellt.
Dabei darf die Auflage - Kraftfeder 88 weder ziehen
noch drUcken . Korrekturen kannen mit der Senkschraube
KB am Lagerbock H4 vorgenommen werden. Danach
wird der Tonarm ausbalanciert, d . h. mit der Randelschrau-
be 80 wird dos rechte Gewicht 82 saweit verschoben,
bis der Tonarm 84 genau waagerecht steht. Zur Konfrolle
wird auf den Tonarm 84 in Huh. des Adapters IO] eine
Filzscheibe gelegt (ca. 12 mm ¢, 1 mm Sfdrke). Dobei
muB der Tonarm 84 auf dieser Seite deutlich einige
Millimeter nach unten gehen . Zur Auflagekrafteinstellung
wird mit der Randelscheibe 91 die Auflagekraftanzeige
89 auf 1,25 cN gestellt.

Die Auflagekraft an der Abtostnadel des Nadelfrdgers 104

muB 1,25 cN 1 5 % betragen. Ist dies nichf der Fall,

muB mit der Senkschraube NB eine Korrekfur vorgenommen
werden, wobei sich dos Justierblech HO , in welchem die
Auflagekraftfeder 88 eingehangf ist, hin und her bewegt. Isf die
Auflagekrafl zu goB, wird die Senkschroube 1w (Lagerbock
von hinfen befrachtef) entgegen dem UhrZeigersinn gedreht,

d. h. dos Justierblech 0 enfspannt die Feder 88.

lst die Auflagekraft zu klein, wird die Senkschraube 1% im
Uhrzeigersinn godeht, d.h. dos Justierblech HO sponnt die
Peder 88 . Stimmf nun die Auflogekroft, wird die Senkschraube
NB im Justierblech HO mit Sicherungslock gesichert.


81. 89 71.5
E T
_ _
86 5
mm \
97 88 770 771. 108 82
Abb. 9

LIFTHUBEINSTELLUNG UND ABHEBEHOHE (s. Abb. 10 und 1])

FUr die Lifthubeinstellung wird die Zylinderschraube 76

am Einstellwinkel 77 entgegen dem Uhrzeigersinn ge-
drehf. Dobei muB sich der Einstellwinkel 77 nach

unten bewegen, und zwor soweit, bis die Liftbank 65
vollkommen frei federn kann . Nun wird der mit 1,25 cN
Auflagekraft eingesfellte Tonarm 84 mit der Koppe 07
ouf die Liftbank 65 gestellt und an der Kappe 107 solange
entweder nach rechts oder links gedreht, bis der Tonarm

1899285

84 0,5 mm Uber die Kante der Auflage 48 zu sfehen kommf.

(s. Abb. IO). Um die Abhebehahe der Liftbcnk einzustellen, wird
auf die Montageplafle 23 im Schwenkbereich des Tombnehmer -
Systems ein 3 mm Inches, paralleles DistonzstUck gelegt, der
Tonarm 84 mi? Adapter 101 und montiertem Tonobnehmer -
System 103/104 darUber geschwenkf. Jetzt wird vorsichtig

an der Zylinderschraube 76 im Uhrzeigersinn gedreht,
