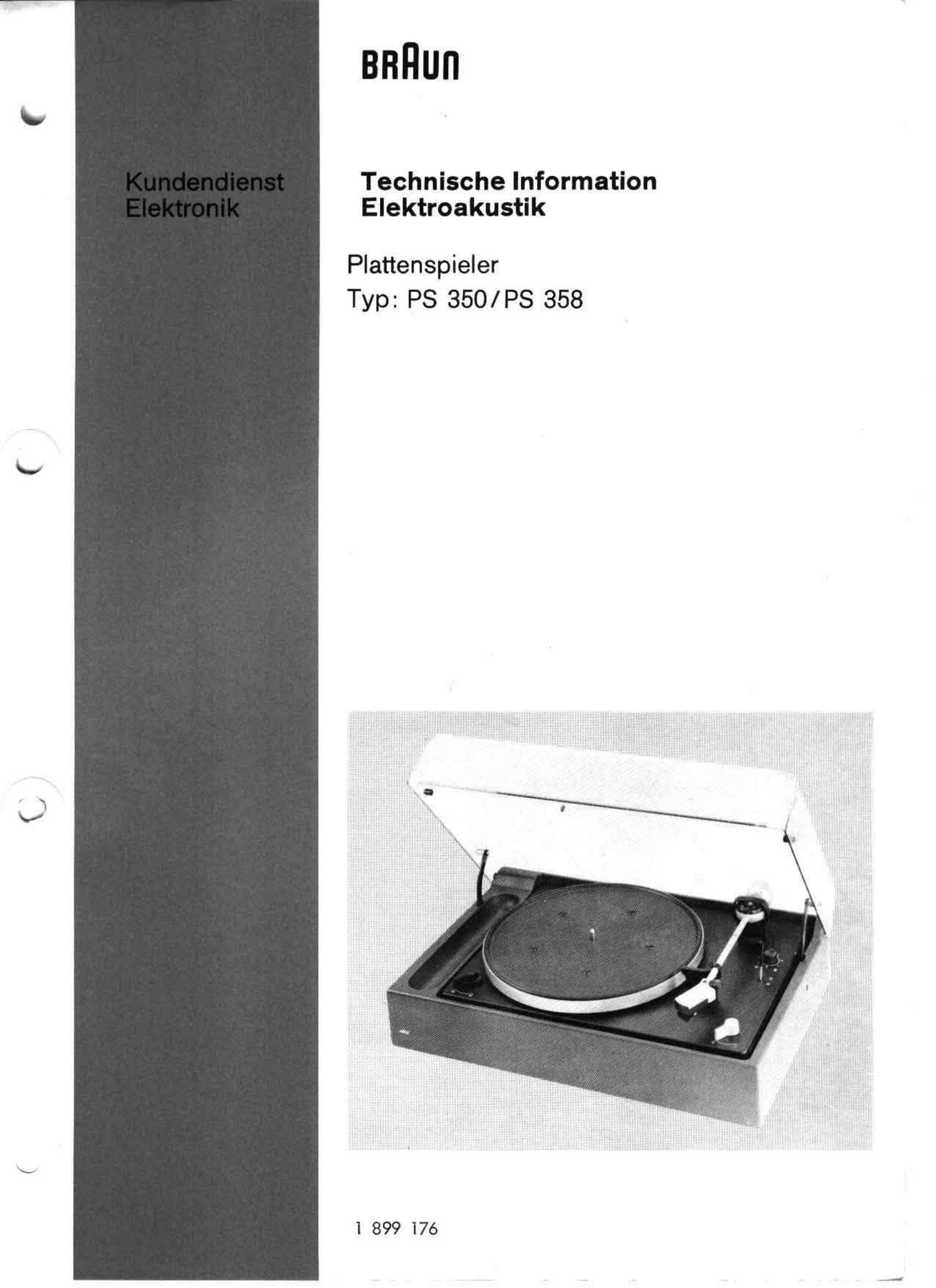

Braun PS 358 Service Manual

This is the 30 pages manual for Braun PS 358 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.

Page: 1 / 30
Braun PS 358 Service Manual

Extracted text from Braun PS 358 Service Manual (Ocr-read)


Page 9

Kundendienst Elektronik Typ: PS 350

Serviceunterlagen Blatt Nr.: 5

2. Tonleifung in die Zugcnflasfung einlegen, mit einer Flachzange zusammendrUcken und von ouflen in den Sockel schieben.

Die Lange der LeHung soll einschliefllich Stacker 120 mm betrcgen.

TRANSPORTSICHERUNG

1. Spielstellung

Die Transportsicherungsschrauben 184 sind soweit einzuschrouben, bis diese nicht mehr im Gewinde gerhrf werden und dos

Laufwerk fre? federn kann.

Es ist gegen Herausheben gesicherf.

2 . Transportstellung

Dos Laufwerk wird leichf nach unfen gedrUckf und die beiden Sichcrungsschrauben 184 werden im Uhrzeigersinn angezogen

b15 dos Laufwerk fest 1m Gehduse oufshzt. Sicherungsband umlcufend in den Schlitz zwischen Loufwerk und Gehduse eindrUcken.

3. Herousnehmen des Loufwerks

Siehe Ausbou des Loufwerks.

F U N K T I ON S B E SC H R E l B U N G (zur Erlduterung siehe Explosionsdorsfellung)

ANTRIEB DES PLATTENTELL ERS

Der Plattenteller 180 witd von einem longsomlcufenden Synchronmotor 42 angetrieben. Dic Kraftubcrtrogung erfolgt von der

auf der Motorachse befesfigfen Motorrolle 49 fiber einen Vierkcmfriemen 17D ouf die Anfricbsrollc 173 und von dieser Uber e1n

Reibrod 176 auf den Anrriebsrand des Plattenlellers.

ElNSCHALTEN

Durch Schwenken des Einschaltknebels 131 in SteHung"1" wird der Nefzschalter geschlossen, der Tonschalter 112 getjffnef,
dos Reibrod 167 Uber die Feder 26 gegen die Antr1ebsrolle 173 und den Anfriebsrand des Plattenfellers gezogen, der Tonarm
abgesenkt und die Abstellscheibe 23 m?! dem Endcbschalter 1n Arbeirsstellung gebracht.

DREHZAHLUMSCHALTUNG

M1? dem Knebel 179 wird dos Kurvenrad 37 geschwenki. Dabei wird der Hebel in seine obere oder unfere Stellung und das ouf
dem Hebel sitzende Reibrad 167 an die entsprechende Stufe der Antriebsrolle 173 gebrocht. lm ausgeschalteten Zustand und
wdhrend der Drehzahlumschaltung wird das Reibrad 167 von der Antriebsrolle 173 und dem Anfriebsrand des Plattentellers 180

abgehoben .
