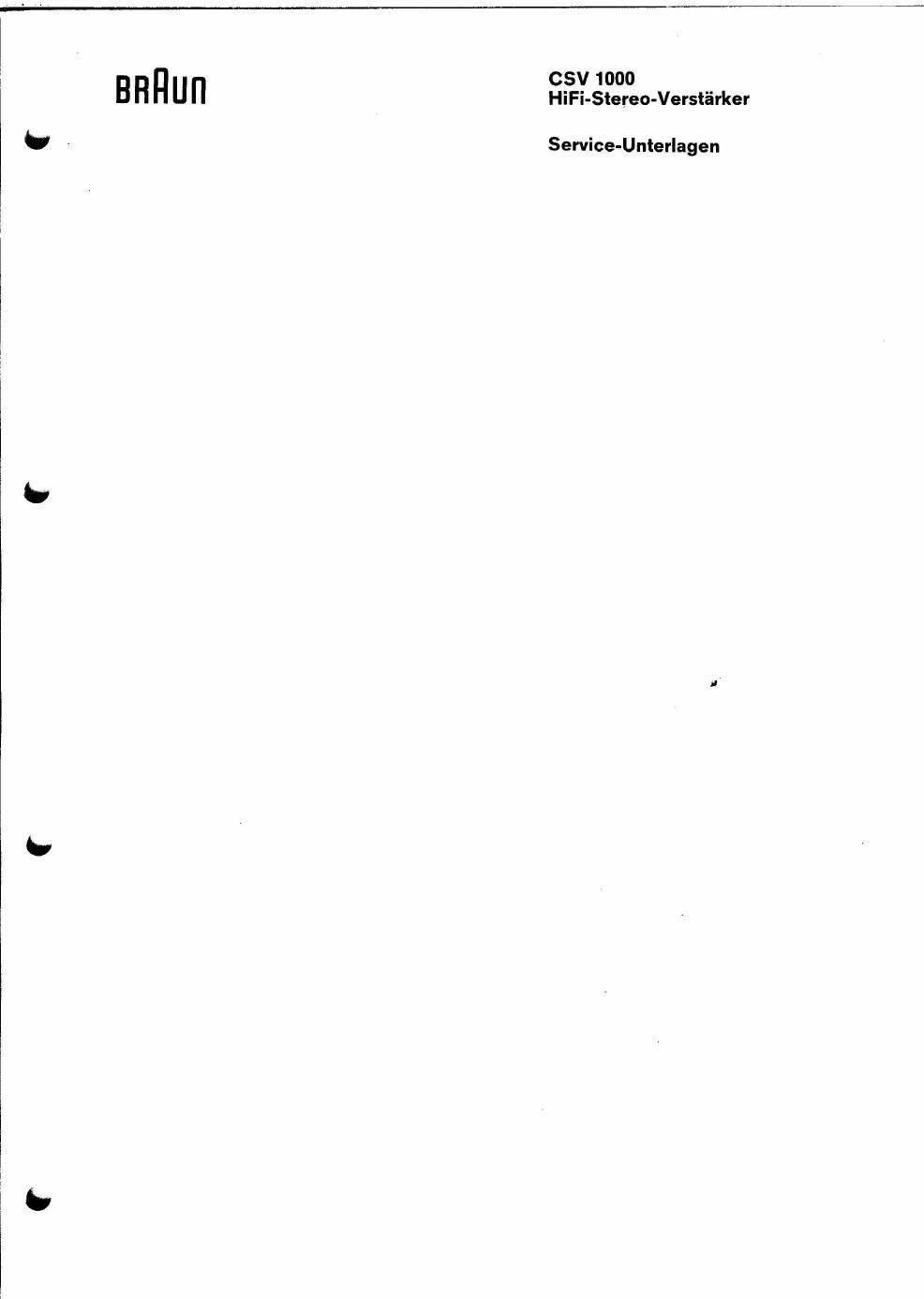

Braun CSV 1000 Service 2

Page 2

Technisches Konzept

Der Stereo-Verstfirker CSV 1000 ist ein Steuerverstfirker, der mit Vor- und Endverstfirker 1n Je-
wells getrennten Einheiten nufgebaut 151:. Diese Trennung 15C nicht nur 1m elektrischen, sondern
such in: mechaniachen Aufbau durchggmhrt.

Der Verstfirker bletet Anachluflmfiglichkeiten fur Rundfunkempfangsteil. Tonbandgerét und Flatten-
spieler mic magnetischem Tonabnehmersystem. Fur den Anschlufl eines mkrofones kann em mkmron-
versthrker (cs uo- 8M0) fur Empfindllchkeit 200 mV an 1 kOhm nachtriiglich eingeateckt warden. Im
Normalfall 1st axe Steckverblndung Uber eLnen RC- Teller aur Rundtunkempnnhichkei: ausgelegt
(Kurzschluaseecker cs #0- Bus).

Die Reservebuchle ist ebenfalla auf Rundfunkempfindlichkeit ausgelegt. Die Kanflle 51nd an de!
Buchae Punkt 3 + 5 angeachlossen.

Das Gerfic 15: mit 51 Silizan-Transistoren, l) Silizlum-Dioden und 3 zenerdioden bestflckt.

1 . 1 Aulbau

Sovmhl Vor- als Endverstfirker 51nd, Hie emihnt, als VollStKndig komplette Einheiten getrennt
aufgebaut. Elektrisch 51nd bside Tail! uher wenlge Leibungen. mechanisch wit; 2 Winkelschlenan,
mitelnander verbunden.

Zur Erlemhterung bel Reparaturen dss Vorverstirkers kann die Buchsenleiste nach Lfisen Von
2 Eefestlgungsschrauben heransgeschwenkt warden.

Die Steuerung but. Umschaltung der einzelnen Eingfinse errolgt uber leichmfinsige Tascenv
schalter. die Jeueils fielals Schultz-m, Der elngeschaltece entsprechende Bereich Wird durch
e1ne Signallnmpe angezelgt.

Die Regelung rur Balance, Tiefen und Hfihen errolgt Mr Jeden Kmal getrennt.

Der Vor- und der Endverstxrker annen durch Nlederdwcken cine: Kipphebelschalter: getrenm.
Harden. fall! lediglich der Betrleb des Get-Eben ubex alnen Kopl'hfilex gewflnache 181:. M11: 5
waiter-en Kipphebelachaltern kémen Korrekturen am Prequenzgang nuch deren Beschriftung nut

der Frontplntce vorgenommen warden (aiehe Kurvenblfltter).

Die Basisbreite. die aux-ch den Abstand der Lautsprecher bestimmt wird, kann kfinatlich von
Mono- his Uberbreite am Basisbreitenregler verfindert werden. In scellung "mono" entspricht
dies der' Schalterstellung des Kipphebelschnlters "mane".

Die Baustelne des Verstfirkers 51nd, W16 sllgemeln Ublich, 1n gedrucktex Schaltungstecnnlk
und teilweise fiber Stenkverblndungen miteinander verbunden.
