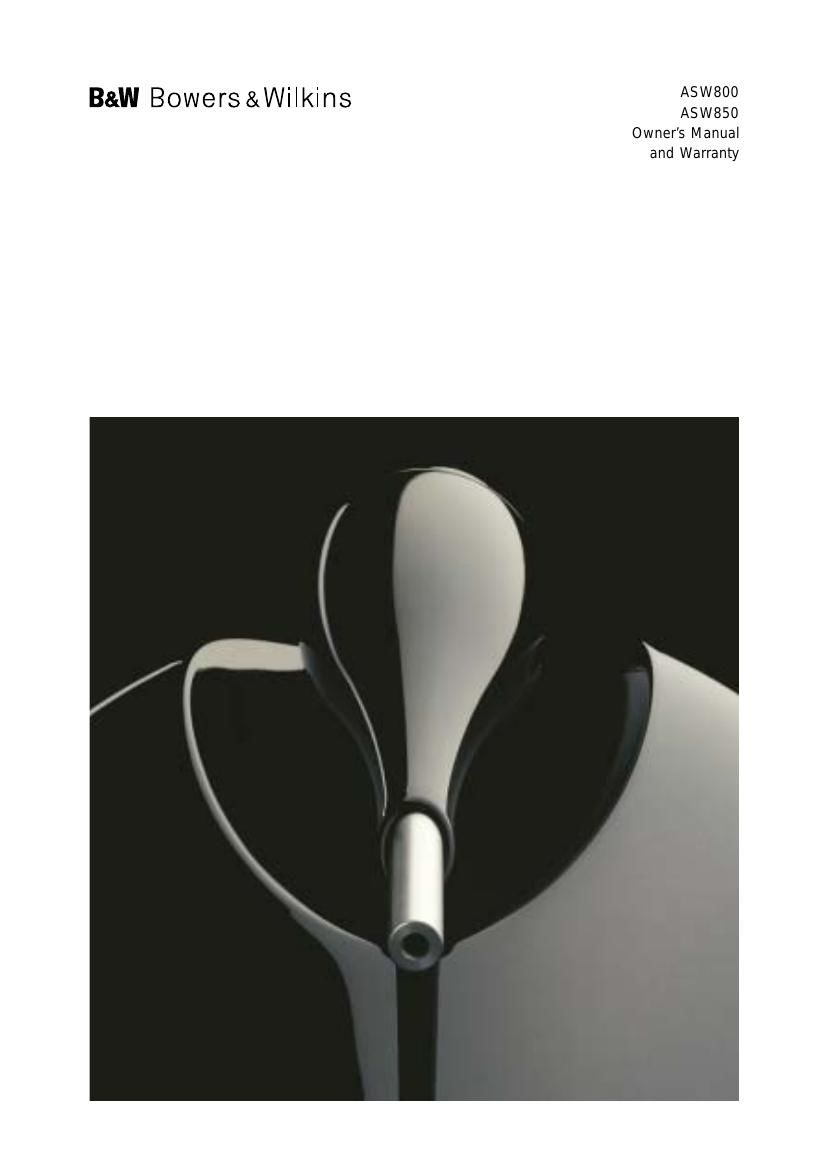

BowersWilkins ASW 800 Owners Manual
This is the 59 pages manual for BowersWilkins ASW 800 Owners Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from BowersWilkins ASW 800 Owners Manual (Ocr-read)
Page 1
Figure 1 Figure 2 Figure 3 SUFE SUFE 2 11 13 3 4 5 6 7 8 9 1 10 12 SUBWOOFER SURROUNDCENTRE L R FRONT L R Decoder No.2 No.1
Page 2
RIGHT LEFT ++- - NO 2 L R SPEAKERS OUT+- Pre Amplifier Power Amplifier L LINE OUT R L LINE IN R NO 1 RIGHT LEFT ++ - - NO.2 No.1 L R SPEAKERS OUT+- Pre Amplifier L LINE OUT R Power Amplifier L LINE IN R Figure 4 Figure 5
Page 24
4 Porcas de aperto 1 Documento de garantia internacional Visita ao Subwoofer(figura 2) 1 Indicador de Corrente/Standby 2 Controle de VOLUME 3 Controlo de FREQUÊNCIAS BAIXAS 4 Interruptor MODE On/Auto/Standby 5 Interruptor de Equalização 6 Interruptor de corte de FILTRO DE FREQUÊNCIAS BAIXAS 7 Selector de FASE 8 Tomada LINE IN 9 Tomada LINE OUT 10 LINK OUT 11 Apoio de Fusívels 12 Interruptor de CORRENTE Ligado/Desligado 13 Ficha de entrada de Corrente Colocação do subwoofer Uma vez que o subwoofer reproduz apenas sons de frequência muito baixa, a colocação da unidade é menos exigente, em certos aspectos, do que a das colunas convencionais. A informação mais direccional é muito menos precisa existindo uma maior gama de escolha na colocação do equipamento para obter um bom efeito. Dito isto, os melhores resultados são obtidos quando o subwoofer é colocado entre as colunas ou próximo de uma delas. Se utilizar dois subwoofers, o melhor será colocar um junto de cada uma das colunas frontais. A colocação do subwoofer atrás do ouvinte, mesmo em sistemas de som envolvente, oferece geralmente uma imagem sonora de menor qualidade; mas pode constituir um compromisso aceitável em casos de incompatibilidade com a decoração doméstica. Como em todas as colunas, a proximidade das paredes afecta o desempenho sonoro. Os baixos são geralmente reforçados pela proximidade de superfícies. No entanto, ao contrário das colunas para toda a gama, poderá sempre ajustar o equilíbrio geral do sistema através do controlo de volume do subwoofer. Quanto mais ganho obtiver da própria sala, menos potência a coluna terá de fornecer; mas existe um contra. A colocação junto ao canto excita por vezes as ressonâncias de baixa frequência da sala, tornando os baixos menos homogéneos. Não existe qualquer forma de substituir os ensaios, uma vez que todas as salas se comportam de forma diferente, por isso deverá ensaiar várias soluções de colocação antes de tomar a decisão final. Uma peça musical com uma linha de baixos subindo ou descendo a escala musical, será útil para determinar o equilíbrio da resposta de baixos. Esteja atento à existência de notas demasiado fortes ou fracas. Com um subwoofer independente poderá optimizar a interacção com as ressonâncias da sala independentemente da colocação das colunas satélite para uma melhor imagem sonora. Se pretender utilizar o subwoofer num espaço exíguo, como é o caso de mobiliário feito por medida, assegure-se que existe suficiente ventilação para o amplificador integrado no equipamento. Se não estiver certo se o espaço para ventilação é adequado, consulte o seu revendedor. O subwoofer é fornecido com quatro espigões. Estes espigões atravessam a carpete, fixando a coluna directamente ao solo sem achatar a carpete. Se a unidade é para ser usada numa superfície vulnerável, como chão de madeira, coloque um disco de protecção em cada spike ou coloque os quatro pés de borracha no lugar dos spikes. Quando fixar quer os pés de borracha quer os spikes, primeiro enrosque as porcas de aperto e depois enrosque os pés completamente nos orifícios com rosca na base da caixa. Se a unidade abana, desaperte os dois opostos e respectivos pés até que esteja firme, depois reaperte as porcas de aperto. Verifique se não existem cabos sob a carpete que possam ser danificados pelos espigões. Não desloque o equipamento sobre os espigões, pois isso pode fazer com que se soltem do equipamento e causar danos. Tenha cuidado com os seus próprios pés, os espigões são perigosos. Ligações eléctricas Desligue todos os equipamentos do sistema de som da respectiva alimentação até efectuar e verificar todas as ligações. Isto assegura que não há risco de provocar avarias quando se ligam e desligam os cabos. A função do subwoofer é receber sinais do amplificador e, onde necessário para 2 canais audio, dividir o sinal em frequências graves baixas e frequências mais altas e enviar as mesmas para as colunas satélite. As entradas dos canais esquerdo e direito podem ser combinadas num envio único mono de graves para a unidade do subwoofer se necessário. O subwoofer possui entradas e saídas para sinais de nível de linha através de fichas RCA e sinais de nível de coluna através de bornes de 4mm localizados no painel posterior. Utilize a tabela seguinte para escolher a forma de ligação correcta do seu sistema: Aplicação: Cinema em Casa O subwoofer pode ser usado com qualquer descodificador que tenha uma saída de linha para subwoofer (normalmente através de uma ficha RCA). A maioria dos descodificadores com amplificadores de potência internos ainda fazem o sinal de saída de subwoofer ou Efeitos de Frequências Baixas (LFE) a nível de linha. Descodificador com um ou mais subwoofers – fig. 3 Aplicação: audio 2 canais Amplificadores Pré e Potência separados: a Um ou mais subwoofers com saída combinada num único sinal mono – fig. 4 b Dois subwoofers com sinais independentes esquerdo e direito – fig. 5 O Subwoofer não é compatível para uso com amplificadores integrados/pré ou potência de 2 canais. Uilização de mais de um subwoofer A montagem de vários subwoofers pode melhorar o desempenho da seguinte forma: Mantém a separação entre canais nas frequências mais baixas. Melhor desempenho em salas de maiores dimensões. Possibilita um maior nível saída – especialmente para efeitos especiais em sistemas Home Theatre. Suaviza os efeitos das ressonâncias de baixa frequência da sala. Se está a usar 2 subwoofers para 2 canais audio, a separação stereo é melhorada se cada canal tiver o seu subwoofer, dando a acada um, um lugar perto da coluna satélite correspondente. Use apenas a ligação mono da figura 4 se não conseguir colocar cada subwoofer perto da sua coluna satélite. Verificação das ligações Antes de apreciar a qualidade de som da sua nova instalação e de efectuar o respectivo ajuste fino, volte a verificar as ligações. Os utilizadores queixam-se muitas vezes de não conseguir obter um som de qualidade decente quando ajustam os controlos, e a causa está normalmente em ligações erradas. Assegure-se que: A fase está correcta – não pode haver nenhuma ligação positivo para negativo para as colunas satélite. Se alguma coisa está fora de fase pode obter um som estranho com uma imagem imprecisa e flutuante, uma falta de graves ou uma combinação de ambas. Não devem existir trocas do canal esquerdo com o direito – isso pode resultar, por exemplo, numa disposição incorrecta da orquestra ou, pior ainda, o som do seu sistema de auditório doméstico é proveniente do lado oposto do ecrã àquela em que decorre a acção. Ligar e desligar Recomendamos que ligue o subwoofer antes de qualquer amplificador que receba sinais deste equipamento. De forma idêntica, quando desligar, desligue o subwoofer em último lugar. O interruptor (4) ligado/auto/desligado não isola o amplificador completamente da fonte de alimentação. Mantém uma entrada de baixa corrente para um circuito de sensibilidade auxiliar. 22
