Blaupunkt XT 240 Service Manual

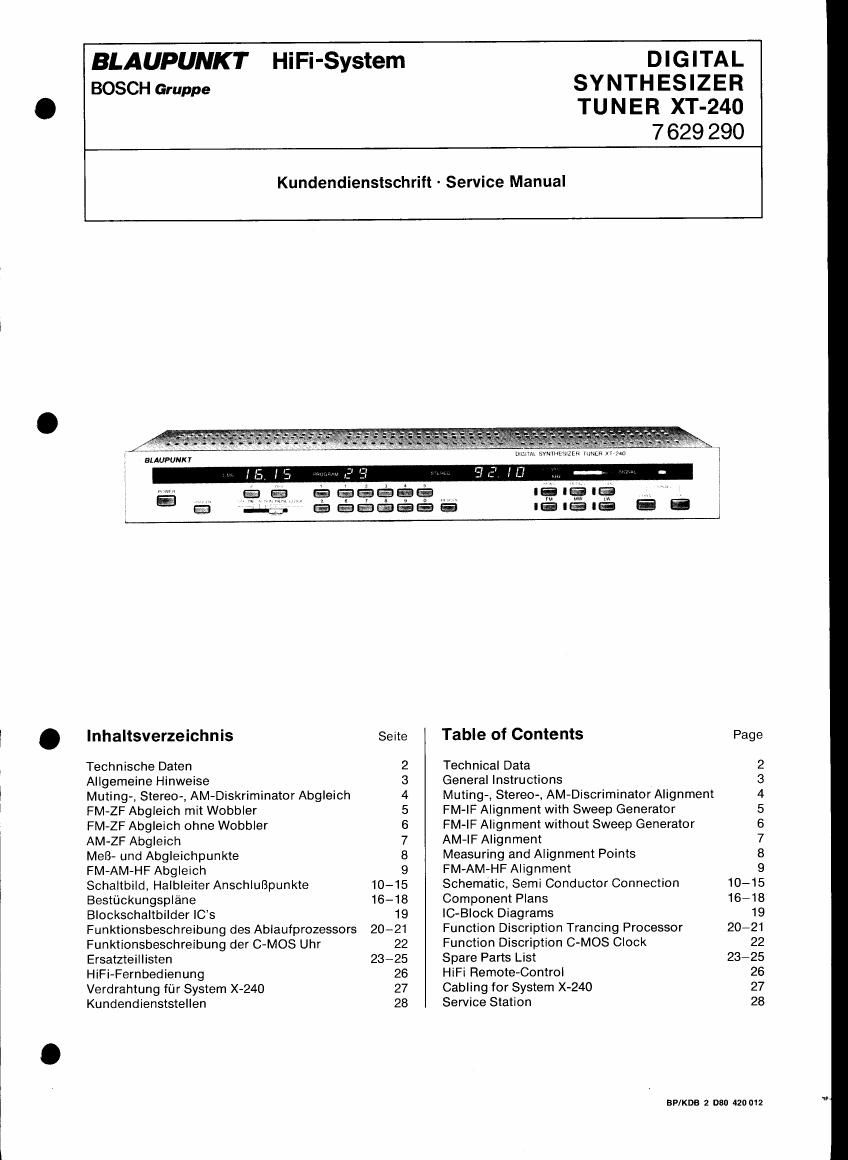

Page 1

BLAUPUNKT
BOSCH Gruppe

HiFi-System

DIGITAL
SYNTHESIZER
TUNER XT-240

7629 290

Kundendienstschriit - Service Manual

/- t
BLAUPUNKT 1
; awe-e
i la IE I- E 3
lnhaltsverzeichnis Seite Table of Contents
Technische Daten 2 Technical Data
Allgemeine Hinweise 3 General Instructions
Muting», Stereo-, AM-Diskriminator Abgleich 4 Muting-, Stereo-, AM-Discriminator Alignment
FM-ZF Abgleich mit Wobbler 5 FM-IF Alignment with Sweep Generator
FM-ZF Abgleich ohne Wobbler 6 FM-IF Alignment without Sweep Generator
AM-ZF Abgleich 7 AM-IF Alignment
MeB- und Abgleichpunkte 8 Measuring and Alignment Points
FM-AM-HF Abgleich 9 FM-AM-HF Alignment
Schallbild, Halbleiter Anschlquunkte 10-15 Schematic, Semi Conductor Connection
Bestuckungsplane 16-18 Component Plans
Blockschaltbilder ICs 19 lC-Block Diagrams
Funktionsbeschreibung des Ablaufprozessors 20-21 Function Discription Trancing Processor
Funktionsbeschreibung der C-MOS Uhr 22 Function Discription C-MOS Clock
Ersatzteillisten 28e25 Spare Parts List
HiFi-Fernbedienung 26 HiFi Remote-Control
Verdrahtung fUr System X-240 27 Cabling for System X-240
Kundendienststellen 28 Service Station

'U
D)
(D
(D

cocoumowa-wm

BP/KDB 2 080 420 012

Page 2

Blaupunkt HiFi-Geréte flbertreffen die in der DIN 45500
geforderten Werte.

Die Gerate tragen das VDE-Zeichen und erfiillen daher
die einschlégigen VDE-Bestimmungen, die bei jeder
Reparatur zu beachten sind.

Alle Bauteile die mit einem solchen SymbolAgekenn-
zeichnet sind, miissen durch Originalteile ersetzt wer-
den.

Technische Daten

Blaupunkt HiFi units exceed the values claimed for in
DIN 45500.

The sets are provided with the VDE sign, thus fulfilling
the common VDE stipulations to be observed for any
repairt

All components marked by [l\ have to be replaced by
original parts.

Technical Data

Bezeichnung SIZE: Designation
Netzspannung 220 V ~, 50/60 Hz AC voltage
FM-Bereich 87,5-108 MHZ FM-range
Empfindlichkeit Sensitivity
Mono S/N = 26 dB 0,9 uV Mono S/N = 26 dB
Stereo S/N = 46 dB 30 uV Stereo S/N = 46 dB
Bandbreite 140 kHz Band width
Selektion 1 300 kHz 60 dB Selectivity 1 300 kHz
Klirrfaktor Mono/Stereo 0,15/O,2 % Distortion Mono/Stereo
Muting-Empfindlichkeit 3 W Muting-sensitivity
Pilottonunterdriickung 60 dB Pilot suppression
ZF-Sicherheit 80 dB lF-Flejection
Spiegelwellenunterdrflckung 70 dB Image suppression
AM-Unterdriickung 50 dB AM-suppression
Ubertragungsbereich 30 Hz -15 kHz Transmission range
SIN-Ratio Mono/Stereo S/N-Ratio/Stereo
(bewertet) 72/70 dB (weighted)
Stereoschaltschwelle 10 uV Stereo Switching Level
AM-Bereich AM-range
MW 5104620 kHz MW
LW 145- 350 kHz LW
Emptindlichkeit Sensitivity
MW S/N = 26 dB 25 W MW S/N = 26 dB
LW S/N = 26 dB 35 uV LW S/N = 26 dB
Bandbreite 4 kHz Band width
Selektion 30 dB Selectivity
ZF-Sicherheit 40 dB lF-Rejection
Spiegelwellenabstand 35 dB Signal to image ratio
Abmessungen B: 435 mm, H: 60 mm, Dimensions

T: 280 mm
Gewicht ca. 55 kg Weight
Gehéuse: grau/bronze Chassis: grey/bronce
Frontplatte: hellbronze Front panel: light bronce
