Blaupunkt XC 240 Service Manual

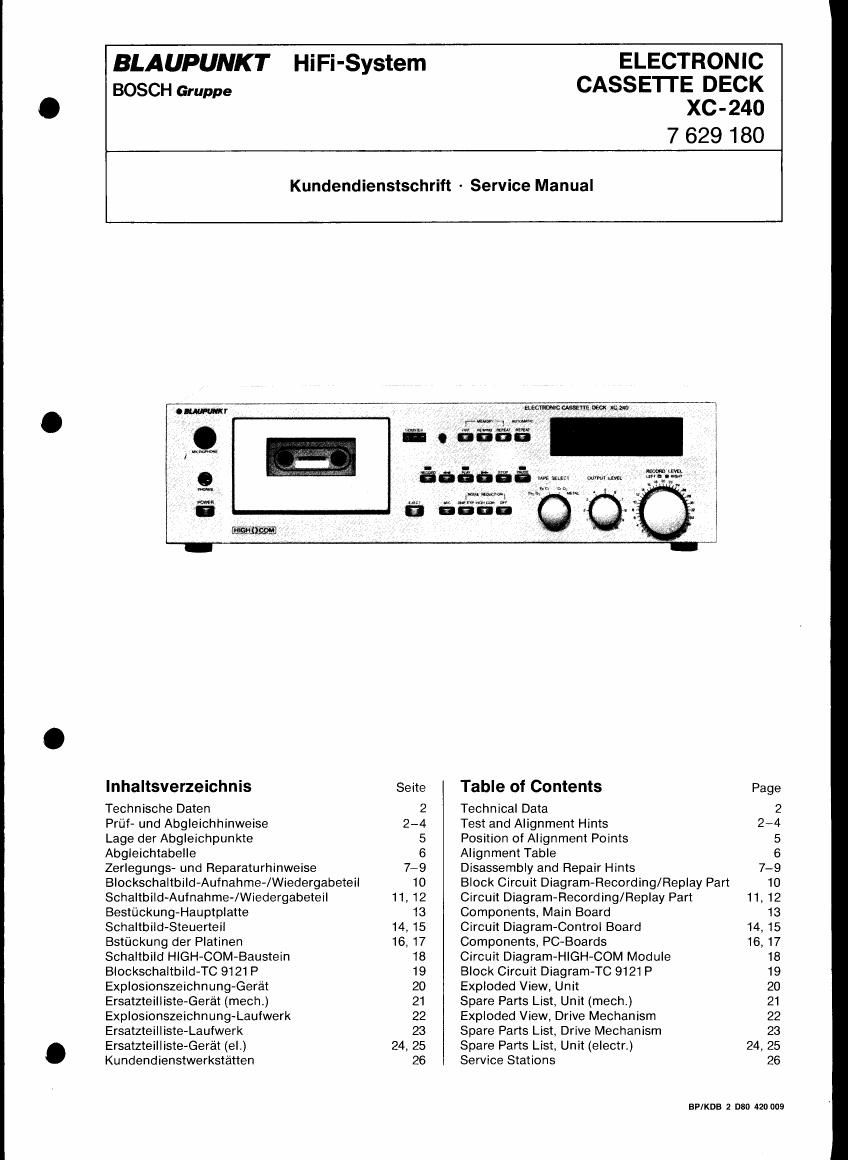

Page 1

BLAUPUNK T HiFi-System
BOSCH Gruppe

ELECTRONIC
CASSE'ITE DECK
XC-240

7 629180

Kundendienstschrift - Service Manual

m. 1 .wr,t..m..w,
fl Lanna, ,

fiaéfiaa mm WM , V

Mm-M

L. 2 23:"; M ' . ~ ;

a - o o
lnhaltsverzeichnis Seite Table of Contents Page
Technische Daten 2 Technical Data 2
Prfif- und Abgleichhinweise 2-4 Test and Alignment Hints 2'4
Lage der Abgleichpunkte 5 Position of Alignment Points 5
Abgleichtabelle 6 Alignment Table 6
Zerlegungs- und Reparaturhinweise 779 Disassembly and Repair Hints 7-9
BlockschaltbiId-Aufnahme~lWiedergabeteil 10 Block Circuit Diagram-Recording/Replay Part 10
Schaltbild-Aufnahme-/Wiedergabeteil 11, 12 Circuit Diagram-Recording/Replay Part 11, 12
Bestfickung-Hauptplatte 13 Components, Main Board 13
Schaltbild-Steuerteil 14, 15 Circuit Diagram-Control Board 14, 15
Bstiickung der Platinen 16. 17 Components, PC-Boards 16, 17
Schaltbild HiGH-COM-Baustein 18 Circuit Diagram-HIGH-COM Module 18
BlockschaitbildTC 9121 P 19 Block Circuit Diagram-TC 9121 P 19
Explosionszeichnung-Gerat 20 Exploded View, Unit 20
Ersatzteiliiste-Gerat (mech.) 21 Spare Parts List, Unit (mech,) 21
Explosionszeichnung-Laufwerk 22 Exploded View, Drive Mechanism 22
Ersatzteilliste-Laufwerk 23 Spare Parts List, Drive Mechanism 23
Ersatzteilliste-Gerat (el.) 24, 25 Spare Parts List, Unit (electr.) 24, 25
Kundendienstwerkstétten 26 Service Stations 26

BP/KDB 2 080 420 009

Page 2

Blaupunkt HiFi-Gerate fibertreffen die in der DIN 45500
geforderten Werte.

Die Gerate tragen das VDE-Zeichen und erfiillen daher
die einschl'aigigen VDE-Bestimmungen, die bei jeder
Reparatur zu beachten sind.

Alle Bauteile die mit einem solchen Symbol A gekenn-
zeichnet sind, miJssen durch Originalteile ersetzt wer-
den.

Technische Daten

Blaupunkt HiFi units exceed the values claimed for in
DIN 45500.

The sets are provided with the VDE sign, thus fulfilling
the common VDE stipulations to be observed for any
repair.

All components marked by A have to be replaced by
original parts,

Technical Data

Bezeichnung Wert/Value Designation
Netzspannung 220 V, 50 Hz Supply voltage
Laufwerk Belt Drive Drive mechanism
Bandgeschwindigkeit 4,75 cm/sec Tape speed
Drift : 1 % Drift
Tonhohenschwankung : 0,09 % Pitch variation
Ubertragungsbereich nach DIN Transmission range acc. to DIN
Fean 30 HZ- 16 kHz F9203
CrOz 30 Hz 16 kHz Cr02
FeCr 30 Hz- 16 kHz FeCr
METAL 30 Hz- 20 kHz METAL
Rauschminderungssystem High Com Noise reduction system
Ruhegerauschspannungsabstand Signal to noise ratio
Fe203 High Corn ein/aus 72/56 dB F6203 High Corn on/off
Cr02 High Com ein/aus 73/57 dB CrOz High Com on/off
FeCr High Com ein/aus 74/58 dB FeCr High Com on/off
METAL High Corn ein/aus 74/58 dB METAL High Com on/off
Ubersprechdampfung (f = 1 kHz) 37 dB Cross talk attenuation (f = 1 kHz)
Hohenaussteuerbarkeit Pitch control range
F6203 -15 dB F8203
CrOz -12dB CrOz
FeCr -13 dB FeCr
METAL -10 dB METAL
Eingangsempfindlichkeit Input sensivity
Mikrophonbuchse 0,2 mV/2,2 k9 Microphonjack
DIN-Buchse 3 mV/ 33 k9 DIN-socket
Ausgangsspannung 775 mV Output voltage
Loschdam pfung > 68 dB Erase attenuation
Umspulzeit C 80 <80 see Time for rewinding
Eingange Microphone Inputs

Line In
Ausgange Line Out Outputs

Phones
Abmessungen Dimensions
Breite 435 mm Width
Hohe 120 mm Height
Tiefe 285 mm Depht
Farbe Colour
Gehause: grau/bronze Chassis: grey/bronce
Frontplatte: hellbronze Front panel: light bronce

Prijf- und Abgleichhinweise

Anmerkung:

Vor allen Messungen mflssen die bandberiihrenden Teile wie
Magnetkbpfe, Fuhrungen. Capstan usw. entmagnetisiert wer-
den. Abgleichwerkzeuge milssen aus nichtmagnetisierbarem
Material bestehen. Andruckrolle und Kopfspiegel gegebenen-
falls mit Spiritus reinigen.

ACHTUNG: Die Filter U101/201 und U102/202 dflrfen nicht

verdreht werden!

Ertorderliche MeBmittel:

1. Tongenerator 30 Hz - 20 kHz; 0,5 V

2 Voltmeter mit Effektivwertanzeige t a 120 kHz
3 Freq uenzzahler 30 sz 20 kHz

,2,

Test and Alignment Hints

Note:

Prior to any measurements all parts contactingthe tape, e.g.
magnetic heads, guidings, capstan etc. have to be dema-
gnetized. The alignment tools have to consists of non-ma-
gnetizable material. Clean rubber pinch roller and mirrors of
head with alcohol, if necessary.

ATTENTION: The filters U101/201 and U102/202 must not be

tuned!

Measurment equipment required:

1. Audio-freq uency generator 30 Hz - 20 kHz; 0,5 V
2. Voltmeter with r.m.s value displayf: 120 kHz
3, Frequency counter 30 Hz - 20 kHz
