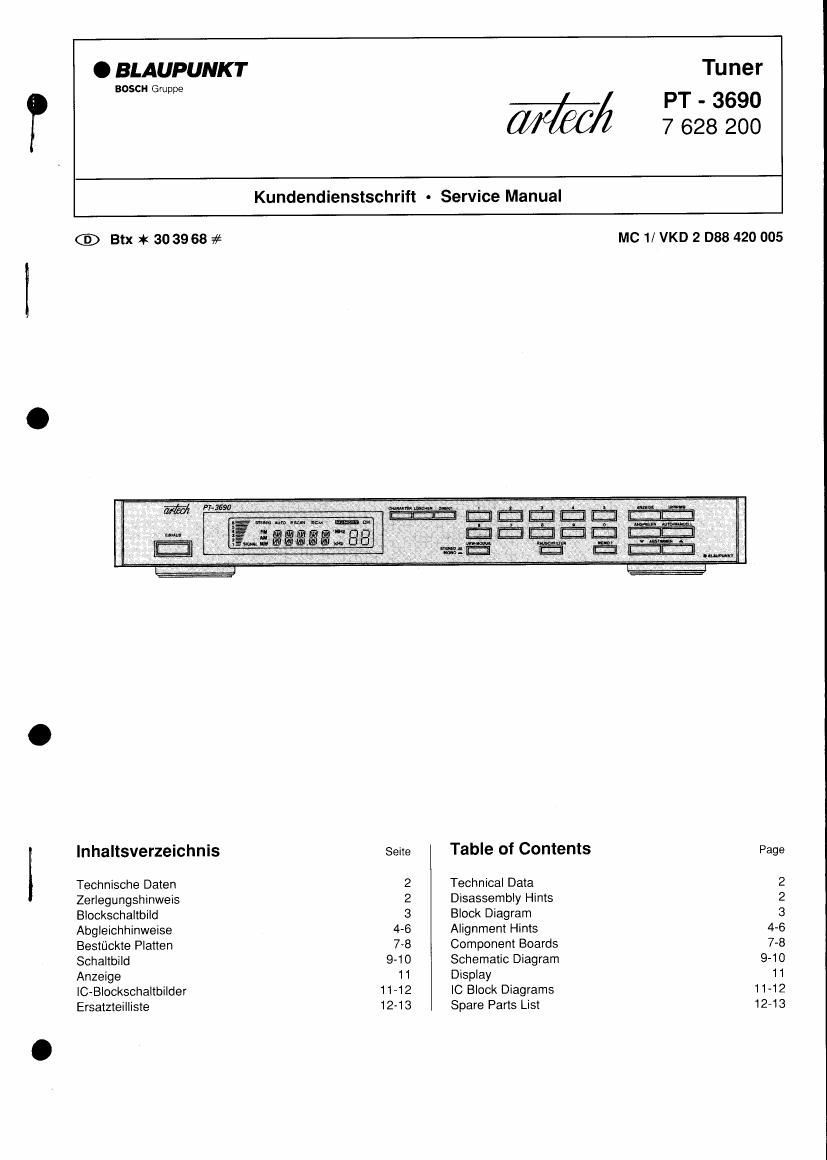

Blaupunkt PT 3690 Service Manual

This is the 12 pages manual for Blaupunkt PT 3690 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.

Page: 1 / 12
Blaupunkt PT 3690 Service Manual

Extracted text from Blaupunkt PT 3690 Service Manual (Ocr-read)


Page 2

Blaupunkt-Gerate erfiillen die in der DIN 45 500 geforderten
Werte, Die Sicherheitsbestimmungen der internationalen Si-
cherheitsnorm IEC 65 werden eingehalten und sind bei jeder
Reparatur zu beachten. Alle Bauteile, die mit einem solchen
Symbol A gekennzeichnet sind, milssen durch Originalteile

ersetzt werden.

Technische Daten

The Blaupunkt units fulfil the values required by DIN 45 500 B
The unit conforms to the security regulations set by the

International Security Standard EC 65 and these must be

observed when reparing the set. All components market by A

must be replaced by original parts. 0

Technical Data

Bezeichnung Wert / Value Designation
NetzanschluB 220 V, 50 Hz Mains Voltage
Leistungsaufnahme ca. 10 Watt Power Consumption
Empfangsbereich UKW 87,5 - 108 MHz Tuning Range UKW
Ubenragungsbereich 30 - 15000 Hz +0,3/-O,8 dB Frequency Response
Emptindlichkeit Mono S/R 26 dB 1,4 uV Usable Sensitivity Mono S/N 26 dB
Stereo S/R 50 dB 45 uV Stereo S/N 50 dB
Klirrfaktor Mono 0,08 % Distortion Mono
Stereo 0,12 % Stereo
Gerauschspannungsabstand Mono 78 dB Signal to Noise Ratio (weighted) Mono .
Stereo 72 dB Stereo
Ubersprechdampfung L/R 40 dB Separation L/R
ZF - Sicherheit 80 dB IF Response Ratio
Selektion i 300 kHz 60 dB Selectivity i 300 kHz
Emptangsbereich MW 531 - 1602 kHz Tuning Range MW
Emptindlichkeit 250 uV/m Usable Sensitivity
Gerauschspannungsabstand 50 dB Signal to Noise Ratio
Selektion : 9 kHz 30 dB Selectivity i 9 kHz
Abmessungen Breite 443 mm Dimensions Width
Hohe 60 mm Height
Tiefe 255 mm Depth
Masse 2,8 kg Weight
Zerlegungshinweise Disassembly Hints .

1. Ausbau der Frontblende A

a. Die 5 Betestigungsschrau-
ben herausdrehen.

2. Ausbau der Leiterplatte

a. Die 14 Rasthaken
vorsichtig ausrasten.

3. Ausbau der Frontblende B

3. Die 10 Rasthaken (1)
vorsichtig ausrastent

b, Die Alu-Frontblende B
abziehen.

Rastnaken
Stopper

l

1. Removal of front panel A
a. Unscrew the 5 fixing
screw
2. Removal of the PCB

a. Unlock the 14 Stopper
carefully,

3. Removal of front panel B

a. Unlock the 10 Stopper (1)
carefully

b. Pull off the aluminium
front panel B.
