Extracted text from Blaupunkt PCA 460 Owners Manual (Ocr-read)

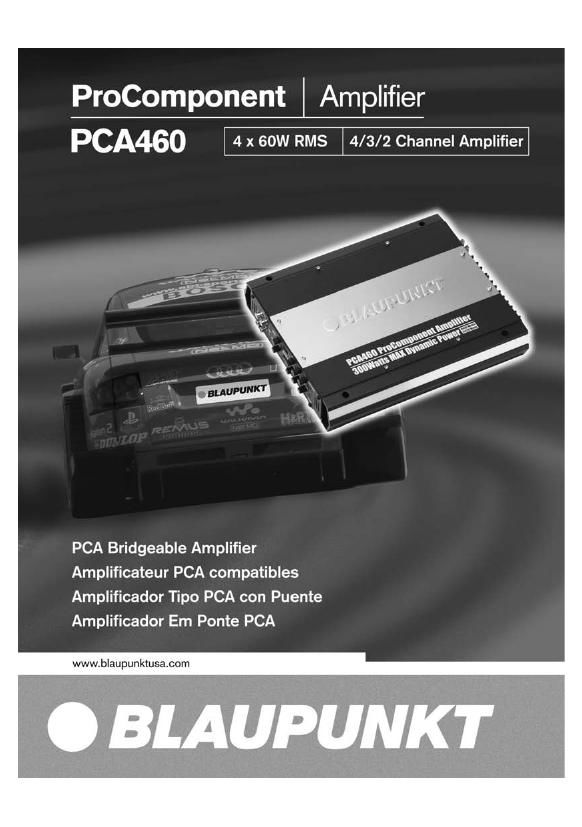

Page 1
All power ratings conform to CEA-2006 standards. PARAMETER/FEATURE PCA460 Channels 4/3/2 Size ( W x H x D) 10x1 9x12 inches (254x49x305mm) Weight 6.0 lbs (2.7 kg) Spade screw speaker terminals? YES Maximum terminal wire size 14 ga. Subsonic filter YES (10 Hz) Separate f ont/rear or left/right gains? F/R-YES L/R-NO Fuse TypeATC spade -Two 30A Speaker short, short to +12V, and short to g ound p otection? YES High, low, and everse voltage p otection? YES Power output transistors BTL Power supply transistors MOSFET Minimum speaker impedance (non-bridged) 2 ohms (bridged) 4 ohms PERFORMANCE DATA Rated power output @ 0.1% THD, 14.4V (CEA-2006) 4 channels into 4 ohms / 2 ohms (watts rms) 4 x 60 W / 4 x 80 W 2 channels into 4 ohms (watts rms) 2 x 120 W Max Dynamic Power (watts rms) 300W Total Harmonic Distortion @ full power 0.1% THD Signal/Noise ratio (gain cont ols in center) Measured @ 1 watt / 1 kHz dBA>80 Measured @ full rated power (0.1% THD) dBA >97 Damping factor >100 Frequency response (full-range mode) 20 - 30,000 Hz High-pass crossover frequency limits 50 H z - 250 Hz (variable), 12dB/oct Low-pass c ossover frequency limits 50 H z - 250 Hz (variable), 12dB/oct Bass Boost Variable (0-12dB) Input impedance 10 kohms Input signal voltage cont ol range 0.3 - 6.0 vrms Cur ent Draw @ 13.8 VDC (typical values @ X watts / Efficiency %) @ full rated power, unbridged(@ 4 ohms) 34 A (50%) @ 33% rated power, unbridged (@ 4 ohms) 17 A (35%) @ idle (@ 4 ohms) 2.5 A Minimum battery voltage to maintain rated power 13.8 VDC Usable battery voltage 10 - 16 VDC Trigger line voltage range 10 - 16 VDC Trigger line cur ent draw < 10 mA Tun on delay time @ 2.0 seconds Thermal shutoff temperature (average heat-sink temp) @ 85˚ C (185˚ F) NOTE: DUE TO ONGOING PRODUCT IMPROVEMENTS, DESIGN AND SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT ADVANCED NOTICE TO THE CONSUMER OR RETAILER. BLAUPUNKT SPECIFICATIONS - PCA460, 4/3/2 C HANNEL AMPLIFIER
Page 2
– 1 – Key features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 Safety Concerns & installation warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . .3 System planning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Installation tools . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 V ehicle wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Connections & controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-7 System configurations 1 & 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 System configurations 3 & 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 Tr oubleshooting chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 W arranty information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Blaupunkt technical support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Assembly & Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Back Cover TABLE O F CONTENTS Caractéristiques principales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Consignes de sécurité et avertissements relatifs à l installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Planification du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 Outils dinstallation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 Câblage du véhicule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Connexions & Commandes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16-17 Configuration des systèmes 1 et 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Configuration des systèmes 3 et 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 T ableau de dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Assistance technique de Blaupunkt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Assemblage & Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . .Couverture de dos TABLE DES MATIÈRES Características principales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 Consideraciones de seguridad y precauciones en la instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 Planificación del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 Herramientas de instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 Alambrado del vehículo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 Conexiones y Controles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26-27 Configuración de los sistemas 1 y 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . .28 Configuración de los sistemas 3 y 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . .29 Cuadro de solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Información de garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 Apoyo técnico de Blaupunkt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 Armadura y Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . .Portada Trasera INDICE Características-chave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 Medidas de Segurança e advertências para a instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . .33 Planejamento do sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34 Ferramentas para a instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34 Fiação do veículo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 Conexões e controles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36-37 Configurações 1 e 2 do sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38 Configurações 3 e 4 do sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39 Quadro para solução de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . .40 Informações sobre a garantia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41 Assistência técnica da Blaupunkt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41 Montagem e instalarão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Tampa preta ÍNDICE DAS M A TÉRIAS
