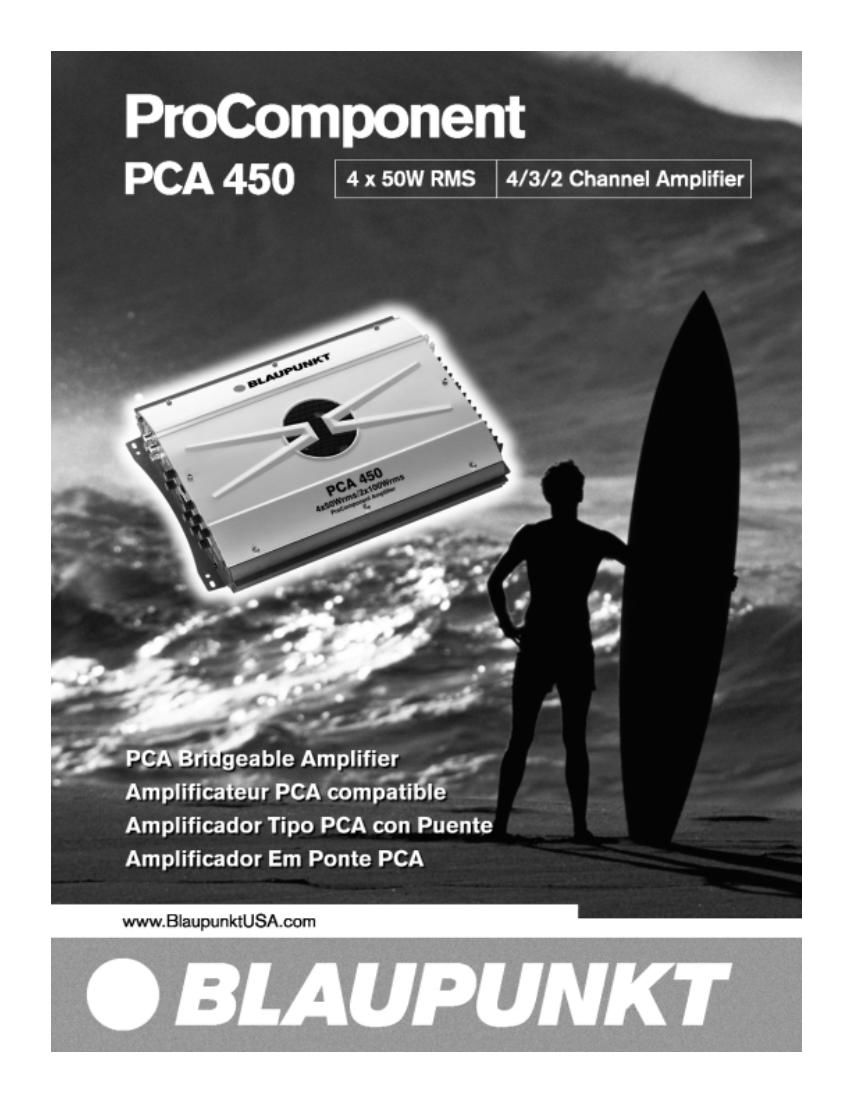

Blaupunkt PCA 450 Owners Manual
This is the 44 pages manual for Blaupunkt PCA 450 Owners Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Blaupunkt PCA 450 Owners Manual (Ocr-read)
Page 1
Below is a basic trouble-shooting guide to assist in seeking out and correcting a problem that may occur in the installation process. Although lengthy, this chart cannot address every single problem poss ble but mainly the ones most common. PARAMETER/FEATURE PCA 450 Channels 4/3/2 Size ( W x H x D) 9.2x2.0x12.9 inches (234x51x328mm) Weight (with housing)5.0 lbs (2.27 kg) Spade screw speaker terminals? YES Maximum terminal wire size 14 ga. Subsonic filter YES (10 Hz) Separate front/rear or left/right gains? F/R YES, L/R NO Fuse TypeATC spade -Two 25 A Speaker short, short to +12V, and short to ground protection? YES High, low, and reverse voltage protection? YES Power output transistors BTL Switching power supply transistors BTL Minimum speaker impedance (non-bridged)2 ohms (bridged)4 ohms PERFORMANCE DATA Rated power output @ 0.1% THD, 14.4V 4 channels into 4 ohms / 2 ohms (watts rms) 4 x 50 W / 4 x 75 W 2 channels into 4 ohms (watts rms)2 x 150 W Total Harmonic Distortion @ rated full output 0.1% THD Rated Signal/Noise ratio (averaged value) Measured @ 1 watt / 1 kHz dBA85 Measured @ full rated power (0.1% THD) dBA >100 Damping factor >100 Frequency response (full-range mode) 20 - 30,000 Hz High-pass crossover frequency limits 50 H z - 250 Hz (variable), 12dB/oct Low-pass crossover frequency limits 50 H z - 250 Hz (variable), 12dB/oct Input impedance 10 kohms Input signal voltage control range 0.3 - 6.0 vrms Current Draw @ 13.8 VDC (typical values @ X watts / Efficiency %) @ full rated power, unbridged(@ 4 ohms)27 A (50%) @ 33% rated power, unbridged (@ 4 ohms) 16 A (30%) @ idle (@ 4 ohms)1.5 A Minimum battery voltage to maintain rated power 12.6 VDC Usable battery voltage 10 - 16 VDC Trigger line voltage range 10 - 16 VDC Trigger line current draw <10 mA Turn on delay time @ 2.0 seconds Thermal shutoff temperature (average heat-sink temp) @ 85˚ C (185˚ F) NOTE: DUE TO ONGOING PRODUCT IMPROVEMENTS, DESIGN AND SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT ADVANCED NOTICE TO THE CONSUMER OR RETAILER. B LAUPUNKT S PECIFICATIONS - PCA 450 4/3/2 C HANNEL AMPLIFIER
Page 2
Key features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 Safety Concerns & installation warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 System planning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Installation tools . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Vehicle wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Connections & controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-7 System configurations 1 & 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 System configurations 3 & 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 Troubleshooting chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 Warranty information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Blaupunkt technical support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Assembly & Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Back Cover T ABLE O F C ONTENTS Caractéristiques principales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Consignes de sécurité et avertissements relatifs à l installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Planification du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 Outils dinstallation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 Câblage du véhicule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Connexions & Commandes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16-17 Configuration des systèmes 1 et 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Configuration des systèmes 3 et 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 Tableau de dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Assistance technique de Blaupunkt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Assemblage & Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Couverture de dos T ABLE DES MATIÈRES Características principales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 Consideraciones de seguridad y precauciones en la instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 Planificación del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 Herramientas de instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 Alambrado del vehículo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 Conexiones y Controles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26-27 Configuración de los sistemas 1 y 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28 Configuración de los sistemas 3 y 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29 Cuadro de solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Información de garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 Apoyo técnico de Blaupunkt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 Armadura y Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Portada Trasera INDICE Características-chave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 Medidas de Segurança e advertências para a instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . .33 Planejamento do sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34 Ferramentas para a instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34 Fiação do veículo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 Conexões e controles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36-37 Configurações 1 e 2 do sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38 Configurações 3 e 4 do sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39 Quadro para solução de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 Informações sobre a garantia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41 Assistência técnica da Blaupunkt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41 Montagem e instalarão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Tampa preta ÍNDICE DAS M ATÉRIAS – 1 –
