Blaupunkt Micronic C 60 Service Manual

Page 1

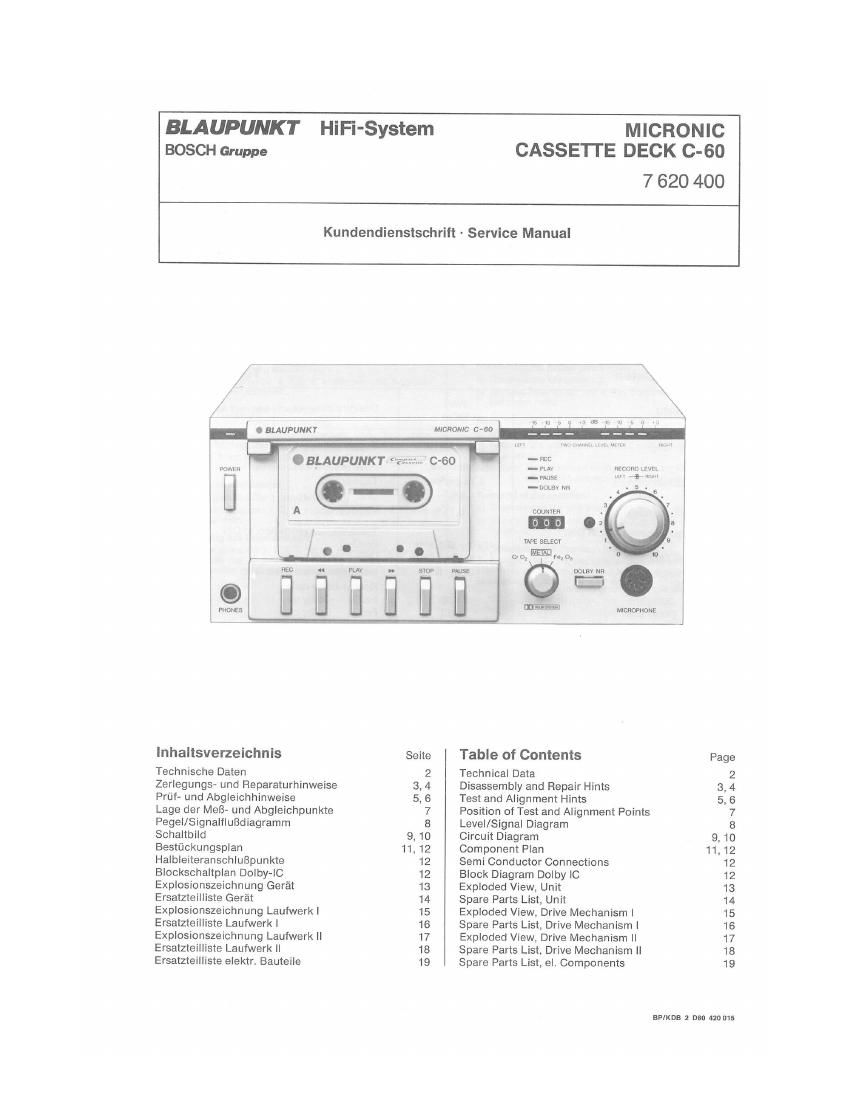

BLAUPUNK T HIFi-System MICRONIC
BOSCH Gruppo CASSEI I E DECK 0-60
Kundendienslschrilt - Service Manual
/ 7\

/ \

r, \

{I i u u u 4 dB v. i) l 7

o euupuuxr monomc C-sn
.BLUPUNKT ' 05° 22:;
- wuss u +I<
- mm W
A comm:
/ i ups sum
/ . I 0 o \ W"
Rec « my .. 5on MUSE
,

© H a D U W

PHONES ' ¥
lnhaltsverzeichnis Seite Table of Contents Page
Technische Daten 2 Technical Data 2
Zerlegungs» und Reparaturhinweise 3, 4 Disassembly and Repair Hints 3. 4
Priif- und Abgleichhinweise 5,6 Test and Alignment Hints 5, 6
Lage der MeB- und Abgleichpunkte 7 Position of Test and Alignment Points 7
Pegei/Slgnalflufldiagramm 8 Level/Signal Diagram 8
Schaltbild 9, 10 Circuit Diagram 9, 10
Beslfickungsplan 11,12 Componenl Plan 11, 12
Halbleiteranschlquunkte 12 Semi Conductor Connections 12
Blockschaltplan DolbyelC 12 Block Diagram Dolby IC 12
Explosionszeichnung Gerat 13 Exploded View, Unit 13
Ersatzteilliete Gerél 14 Spare Parts List, Unit 14
Explosionszeichnung Laufwerk | 15 Exploded View, Drive Mechanism l 15
Ersatzteillisie Laufwerkl 16 Spare Parts List, Drive Mechanism | 16
Explosionszeichnung Laufwerk ll 17 Exploded View, Drive Mechanism II 17
Ersalzteilliste Laufwerk ll 18 Spare Parts List, Drive Mechanism ll 18
Ersatzteilliste elektr. Bauteile 19 Spare Parts List, el. Components 19

BP/KDB 2 use 420015

Page 2

Blaupunkt HiFi-Gerate erfl'illen die in der DIN 45 500

geforderten Werte.

Die Sicherheitsbestimmungen der

Internationalen

Sioherheitsnorm IEO 65 werden eingehalten und sind

bei jeder Reparaturzu beachtenl

Alle Bauteile die mit einem solchen Symbol A gekenni
zeichnet sind, mussen durch Originalteile ersetzt were

den.

Technische Daten

Blaupunkt HiFi units fulfilling the values claimed for in
DIN 45 500,

The unit conforms to the security instructions of the
International Security Standard EC 65 and have to be
observed when repairing the set.

All components marked by /'\ have to be replaced by
original parts.

Technical Data

L Wert - -
Bezeichnung Value Desagnation
Netzspannung 220 V, 50 Hz Supply voltage
Laufwerk Belt Drive Drive mechanism
Band geschwindig keit 4,75 cm/sec Tape speed
Drift i 1% Drift
Tonhohenschwankung i 0,15% Pitch variation
Ubertragungsbereich nach DIN: Transmissmn range acc. to DIN:
F6203 40 H27125 kHz FezO:

CrOz / METAL 40 Hz14 kHz CrO2/ METAL
Rauschminderungssystern Dolby B Noise Reduction System
Ruhegerauschspannungsabstand: Rest to-noise ratio:
Fean Dolby ein 63 dB Fean Dolby on
Fean Dolby aus 56 dB Fean Dolby off
CrOz Dolby ein 64 dB CrOz Dolby on
CrOz Dolby am; 57 dB CI'02 Dolby oft
METAL Dolby ein 64 dB METAL Dolby on
METAL Dolby aus 58 dB METAL Dolby off
Ubersprechdampfung (f = 1 kHz) > 40 dB Cross-talk attenuation (f : 1 kHz)
thenaussteuerbarkeit: Pitch control range:
Fean 714 dB F3203
CrOa - 13 dB CrOz
METAL - 6 dB METAL
Eingangsempfindlichkeit: Input sensrtivity:
Mikrophonbuchse 0.3 mV/2,3 k9 Microphone jack
DlNeBuchse 0,3 mV/6,8 k9 DIN-socket
Ausgangsspannung 580 mV Output voltage
Loschdampfung > 66 dB Erase attenuation
UmspulzeitCSU <1155ec Rewindingtime
Eingange MICROPHONE Inputs

DIN-Buchse
Ausgang DIN-Buchse Output
Abmessungen: DimenSions:
Breite 250 mm Width
H'ohe 115mm Height
Tiete 230 mm Depth
Gewicht 3,7 kg Weight
Farbe Colour
Gehause: silberg rau Chassis: silvergrey
Frontplatte13ilbergrau Front panel: Silvergrey
