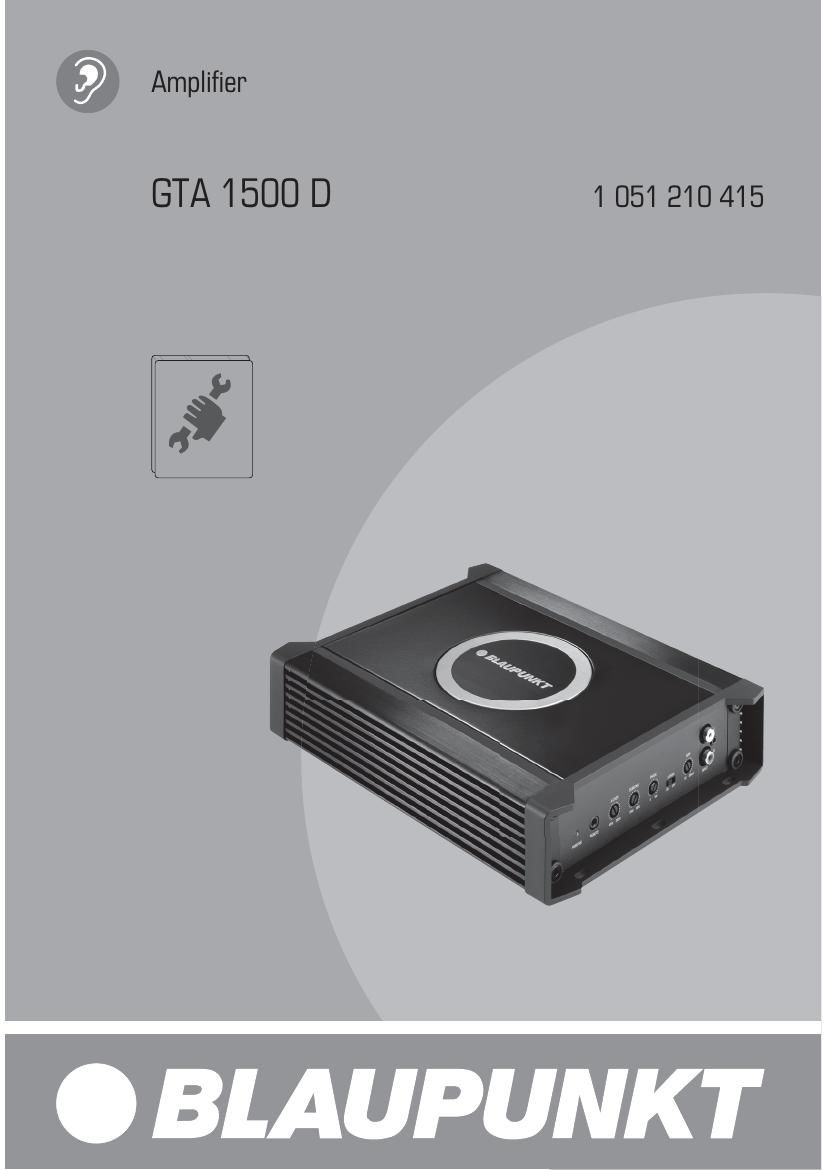

Blaupunkt GTA 1500 D Owners Manual
This is the 32 pages manual for Blaupunkt GTA 1500 D Owners Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Blaupunkt GTA 1500 D Owners Manual (Ocr-read)
Page 1
GTA 1500 D 2 DEUTSCH ...................................................... 3 Einbau / Anschluss .............................................................28 ENGLISH ....................................................... 4 Installation / connection ..................................................28 FRANÇAIS .................................................... 6 Montage / Raccordement ...............................................28 ESPAÑOL ...................................................... 8 Instalación / Conexión ......................................................28 PORTUGUÊS .............................................. 10 Montagem / Ligação .........................................................28 ITALIANO ................................................... 12 Montaggio / Collegamento ...........................................28 POLSKI ........................................................ 14 Montaż / Podłączenie .......................................................28 ČESKY ......................................................... 16 Montáž / Připojení ..............................................................28 РУССКИуb ................................................... 18 Устňbновňfňb / Подňfлючение.............................................28 ROMÂNÂ .................................................... 20 Montare / Racordare .........................................................28 БЪЛуfАРСКИ ............................................... 22 Монтňbж / Cвързвňbне .......................................................28 SRPSKI ........................................................ 24 Ugradnja / Priključak .........................................................28 SLOVENŠČINA ........................................... 25 Vgradnja / Priklop ...............................................................28
Page 2
GTA 1500 D 3 DEUTSCH Garantie Für innerhalb der Europäischen Union gekaufte Produk- te geben wir eine Herstellergarantie. Für außerhalb der Europäischen Union gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Die Garantiebedingungen können Sie unter www.blaupunkt.com abrufen. Empfehlung Die Leistung eines Verstärkers kann immer nur so gut sein wie seine Installation. Eine korrekte Installation erhöht die Gesamtperformance Ihres Audiosystems. Der GTA-Verstärker sollte von einem Fachmann eingebaut werden. Falls Sie ihn selbst installieren möchten, lesen Sie bitte diese Einbauan- leitung gründlich durch und nehmen sich für den Einbau ausreichend Zeit. Gestatten Sie uns abschließend noch ein Wort zum Thema Gesundheitsschutz: Bitte bedenken Sie bei der Musikwiedergabe in Ihrem Fahr- zeug, dass dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohrs bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungssystemen und hochwertigen Lautsprecherkonfi gurationen sind Schalldruckpegel von über 130 dB zu erreichen. Sicherheitshinweise Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise. – Minuspol der Batterie abklemmen! Dabei die Sicherheits- hinweise des Kfz-Herstellers beachten. – Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden. – Der Querschnitt des Plus- und Minuskabels darf 6 mm 2 nicht unterschreiten. – An scharfkantigen Löchern Kabeldurchführungen ver- wenden. – Bei fehlerhafter Installation können Störungen in elek- tronischen Fahrzeugsystemen oder Ihrem Autoradio auftreten. Einbau- und Anschlussvorschriften In Hinsicht auf die Unfallsicherheit muss der GTA 1500 D professionell befestigt werden. Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt werden, die ausreichende Luftzirkulation für die Kühlung des Verstärkers gewährleistet. Der GTA 1500 D darf nicht auf Heckablagen, Rückbänken oder sonstigen nach vorne off enen Orten verbaut werden. Die Montagefl äche muss zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten. Das Verstärkerstromkabel muss maximal 30 cm von der Batterie entfernt mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluss zwischen Leistungsverstärker und Batterie zu schützen. Die Sicherung des Verstärkers schützt nur den Verstärker selbst, nicht die Fahrzeugbatterie. Es dürfen nur Lautsprecher mit 2 - 4 Ω Impedanz verwendet werden (siehe Tabelle bzw. Einbauzeichnungen). Maximale Belastbarkeit (Musikleistung) beachten. Lautsprecher nicht an Masse anschließen, nur die bezeichneten Klemmen verwenden. Audio-Eingänge Die Vorverstärker-Ausgänge werden über eine abgeschirmte Audioleitung an den Cinch (RCA)-Buchsen angeschlossen (siehe Fig. 3). Plus- / Minus-Anschluss – Wir empfehlen einen Mindestquerschnitt von 6 mm 2. – Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschließen. – An scharfkantigen Löchern Kabeldurchführungen ver- wenden. – Handelsübliche Minuskabel an einen störfreien Masse- punkt (Karosserieschraube, Karosserieblech) sicher an- schrauben (nicht am Minuspol der Batterie). – Kontaktfl äche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten. Integrierte Sicherungen (2 x 25 A) Die im Verstärker integrierten Sicherungen schützen die Endstufe und das gesamte elektrische System im Fehler- fall. Bei dem Einsatz einer Ersatzsicherung dürfen niemals Sicherungen überbrückt oder durch Typen mit höherem Strom ersetzt werden. Anschlussbeispiele Anschluss der Spannungsversorgung ......................... Fig. 2 Audio-Eingänge ................................................................... Fig. 3 – 4 Lautsprecheranschlüsse ................................................... Fig. 5 Anschluss der Fernbedienung ........................................ Fig. 6 +12V Remote-Anschluss des Verstärkers mit schaltbarer +12 V Spannungsquelle verbinden. Auf diese Weise kann der Verstärker über den Ein-/Ausschal- ter des Autoradios ein- und ausgeschaltet werden. Subwoofer-Anschluss Wie bei jeder Audiokomponente ist die korrekte Polung von Verstärker und Lautsprechern von essentieller Bedeutung für eine gute Basswiedergabe. Deshalb ist bei den Anschlüssen darauf zu achten, dass der positive Anschluss (+) des Ver- stärkers mit dem positiven Anschluss (+) des Lautsprechers verbunden wird; entsprechendes gilt für die negativen Anschlüsse (–). Außerdem muss der linke Verstärkerkanal mit dem linken Lautsprecher und der rechte Verstärkerkanal mit dem rechten Lautsprecher verbunden werden. Positive (+) und negative (–) Anschlüsse sind intern parallel beschaltet.
