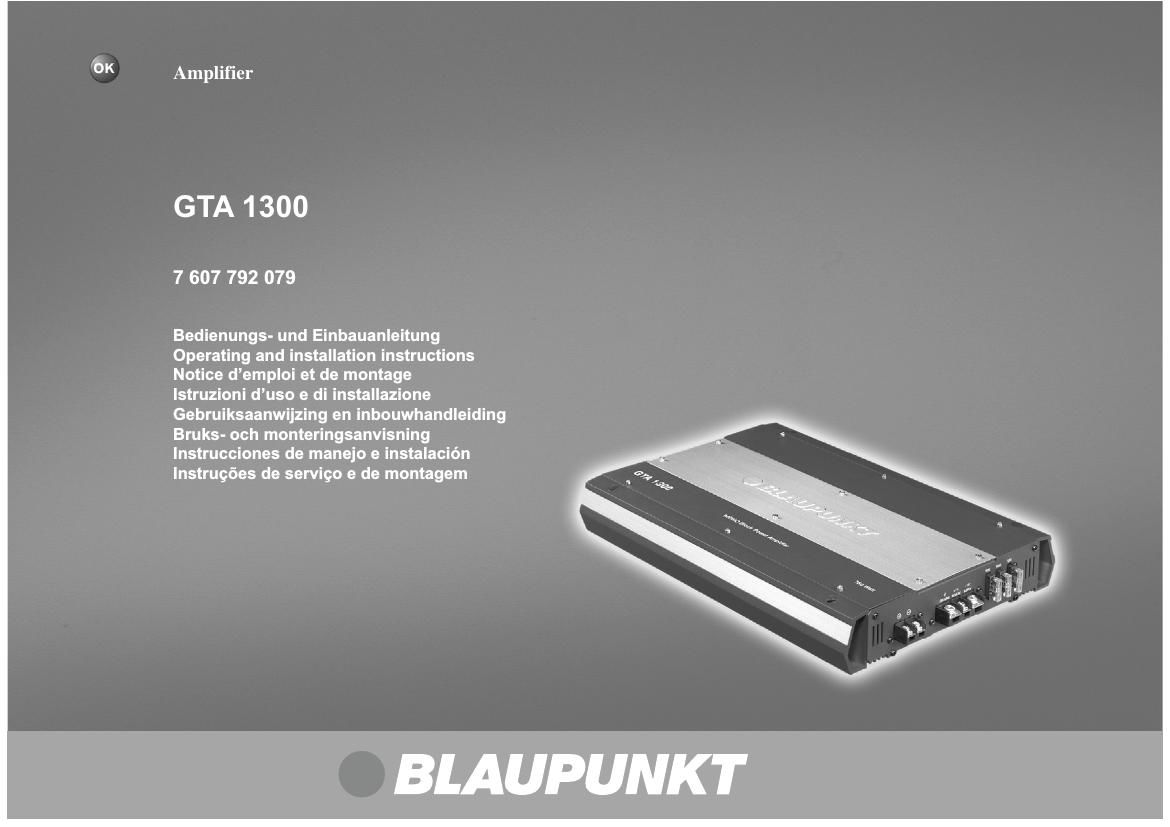

Blaupunkt GTA 1300 Owners Manual
This is the 11 pages manual for Blaupunkt GTA 1300 Owners Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Blaupunkt GTA 1300 Owners Manual (Ocr-read)
Page 1
GTA 1300 2 DEUTSCH Einführung Herzlichen Glückwunsch zum Erwerb dieses hoch wertigen GTA Leistungsverstärkers! Mit der Wahl ei nes GTA 1300 haben Sie sich für höchste Wiedergabequalität entschieden. Egal ob Sie den GTA Leistungsverstärker in ein vorhandenes System einbauen oder ein neues Hifi System zusammenstel len, die unüberhörbare Steigerung der Klangqualität wird Sie begeistern! Die Blaupunkt Redakteure arbeiten ständig daran, die Bedienungsanleitungen übersichtlich und allge mein verständlich zu gestalten. Sollten Sie dennoch Fragen zur Bedienung haben, so wenden Sie sich bitte an hren Fachhändler oder an die Telefon Hotlinehres Landes. Die Rufnummer finden Sie auf der Rückseite dieses Heftes. Für unsere innerhalb der Europäischen Union ge kauften Produkte, geben wir eine Herstellergarantie. Die Garantiebedingungen können Sie unter www.blaupunkt.de abrufen oder direkt anfordern bei: Blaupunkt GmbH Hotline Robert Bosch Str. 200 D-31139 Hildesheim Empfehlung: Die Leistung eines Verstärkers kann immer nur so gut sein wie seine Installation. Eine korrekte Installa tion erhöht die Gesamtperformance Ihres Audiosystems. Der GTA Verstärker sollte von einem Fachmann eingebaut werden; falls Sie ihn selbst in stallieren möchten, lesen Sie diese Einbauanleitung gründlich durch, und nehmen Sie sich für den Ein bau ausreichend Zeit. Gestatten Sie uns abschließend noch ein Wort zum Thema Gesundheitsschutz: Bitte bedenken Sie bei der Musikwiedergabe in Ihrem Fahrzeug, dass dau erhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohrs bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungssystemen und hochwertigen Lautsprecherkonfigurationen sind Schalldruckpegel von über 130 dB zu erreichen. Einbau- und Anschlussvorschriften Das Verstärkerstromkabel muss maximal 30 cm von der Batterie entfernt mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei ei nem Kurzschluss zwischen Leistungsverstärker und Batterie zu schützen. Die Sicherung des Verstärkers schützt nur den Verstärker selbst, nicht die Fahrzeug batterie. Für die Dauer der Montage und des An- schlusses ist der Minuspol der Batterie abzuklem- men. Hierbei sind die Sicherheitshinweise des Kfz Her stellers (Airbag, Alarmanlagen, Bordcomputer, Weg fahrsperren) zu beachten. In Hinsicht auf Unfallsicherheit muss die Endstufe professionell befestigt werden. Die Montagefläche muss zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten. Er darf nicht auf Heckablagen, Rückbänken oder sonstigen nach vorne offenen Orten verbaut werden. Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile (Batterie, Kabel, Sicherungskasten) beschädigt werden. Bei der Auswahl des Einbauortes sollte eine trocke ne Stelle ausgewählt werden, die ausreichende Luft zirkulation für die Kühlung des Verstärkers gewähr leistet. An scharfkantigen Löchern Kabeldurch führungen verwenden. Lautsprecher mit 2-4 Im pedanz verwenden (siehe Tabelle bzw. Ein bauzeichnung). Max. Belastbarkeit (Musikleistung) beachten. Lautsprecher nicht an Masse anschließen, nur die bezeichneten Klemmen verwenden. Der Querschnitt des Plus und Minuskabels darf 10 mm 2 nicht unterschreiten. Amplifier GT A 1300 Der Amplifier eignet sich zum Anschluss an Autora dios mit Cinch Anschluss. Für den Anschluss an Autoradios mit ISO- Anschluss Blaupunkt ISO-Cinch Adapter verwen- den (7 607 893 093 oder 7 607 855 094). Einsatzmöglichkeiten und Lautsprecheran- schluss Max Power 1 x 750 Watt / 4 Fig. 4 Max Power 1 x 900 Watt/ 2 Fig. 4 RMS Power 1 x 300 Watt / 4 Fig. 4 RMS Power 1 x 450 Watt / 2 Fig. 4 Frequenzgang 10 Hz 300 Hz Signal Rausch abstand > 90 dB Klirrfaktor (RMS) < 0,04%Stabilität 2 Eingangs DEUTSCH ...................................... 2 Fig. 1 - Fig. 5 ................................ 11 ENGLISH ....................................... 3 Fig. 1 - Fig. 5 ................................ 35 FRANÇAIS ..................................... 4 Fig. 1 - Fig. 5 ................................ 11 ITALIANO ...................................... 5 Fig. 1 - Fig. 5 ................................ 11 NEDERLANDS .............................. 6 Fig. 1 - Fig. 5 ................................ 11 SVENSKA ...................................... 8 Fig. 1 - Fig. 5 ................................ 11 ESPAÑOL ...................................... 9 Fig. 1 - Fig. 5 ................................ 11 PORTUGUÊS .............................. 10 Fig. 1 - Fig. 5 ................................ 11 empfindlichkeit 0,3 8 V Tiefpassfilter (Low Pass) 50 250 Hz Bass Boost 0 bis +12 dB Sub Sonic Filter 20 55 Hz Abmessungen B x H x T (mm) 340 x 49 x 254 Plus- / Minus- Anschluss Wir empfehlen einen Mindestquerschnitt von 10 mm 2. Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschließen. An scharfkanti gen Löchern Kabeldurchführungen verwenden. Han delsübliche Minuskabel an einen störfreien Masse punkt (Karosserieschraube, Karosserie blech) sicher anschrauben (nicht am Minuspol der Batterie). Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten. Integrierte Sicherungen (Fuse) Die im Amplifier integrierten Sicherungen (Fuse) schützen die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatz sicherung bitte niemals Sicherungen überbrücken oder gegen Typen mit höherem Strom auswechseln. Anschlussbeispiele Anschluss der Spannungsversorgung, Fig. 2. Anschluss an Autoradios mit Cinch Ausgang, Fig. 3. Lautsprecheranschlüss, Fig. 4 12V Remote Anschluss des Verstärkers mit schaltbarer +12 V Spannungsquelle verbinden. Auf diese Weise kann der Verstärker über den Ein / Ausschalter des Radiogeräts ein und ausgeschaltet werden. Level Regler Mit Hilfe des Level Reglers kann die Eingangs empfindlichkeit der Endstufe an die Ausgangs spannung Ihres Autoradio Vorverstärkerausganges angepasst werden. Der Einstellbereich reicht von 0,3 V bis 8 V. Bei Anschluss eines Autoradios anderer Hersteller ist die Eingangsempfindlichkeit entsprechend den Herstellerangaben anzupassen. Hierzu noch einige wichtige Erläuterungen: Durch Drehen des Reglers im Uhrzeiger sinn erhöht sich die Eingangsempfindlichkeit des Verstärkers und damit auch die Lautstärke. Es handelt sich jedoch nicht um eine Lautstärkeregelung; in der Endposition
Page 2
3 GTA 1300 läßt sich keine höhere Verstärkerleistung erzielen, auch wenn sich dies zunächst so anhört. Das Sy stem steigert lediglich schneller die Lautstärke, wenn die Lautstärkeregelung des Radiogerätes aufgedreht wird. Lautsprecheranschlüsse Wie bei jeder Audiokomponente ist die korrekte Polung von Verstärker und Lautsprechern von es sentieller Bedeutung für eine gute Basswiedergabe. Deshalb ist bei den Anschlüssen darauf zu achten, dass der positive (+) Anschluss des Verstärkers mit dem positiven Anschluss (+) des Lautsprechers ver bunden wird; entsprechendes gilt für die negativen ( ) Anschlüsse. Außerdem muss der linke Verstärker kanal mit dem linken Lautsprecher und der rechte Verstärkerkanal mit dem rechten Lautsprecher ver bunden werden. Art und Bereich der Frequenzübergänge ein- stellen. Beim GTA 1300 kann die Art des Frequenzübergangs (d. h. „Low Pass) und die gewünschte Einstiegs frequenz eingestellt werden. Wenn beispielsweise ein Subwoofer angeschlossen werden soll, sind die ab gebildeten „Low Pass Einstellungen erforderlich (Fig. 3). Die Einstiegsfrequenz ist abhängig vom Frequenzbereich der Lautsprecher (siehe empfohle ner Frequenzbereich der Lautsprecher). „Low- Pass- Frequenzregelung Dieser Regler ist aktiv, wenn sich der Schalter in der Position „Low Pass befindet, und ermöglicht die Ein stellung der gewünschten Einstiegsfrequenz. Bei spiel: Bei einer Einstellung von 150 Hz hat der Ver stärker einen Frequenzbereich von 10 Hz bis 150 Hz. Bass Boost Mit Hilfe des Bass Boost Reglers kann die Basswiedergabe des Verstärkers eingestellt werden. Der Einstellbereich reicht von 0 dB bis +12 dB. Betriebsanzeige (POWER / PROTECTION) Grünes Licht: Endstufe an, regulärer Betriebszustand. Rotes Licht: Endstufe ist elektronisch abgeschaltet da Fehlerfall vorliegt. Änderungen vorbehalten! ENGLISH Introduction Congratulations on your purchase of a high quality GTA power amplifier. By selecting the GTA 1300 you have chosen a product which delivers superlative reproduction quality. Whether you are upgrading an existing system or using the GTA power amplifier in a new system, you are certain to notice immediate performance benefits! The Blaupunkt editors are constantly working on making the operating instructions clearer and easier to understand. However, if you still have any questions on how to operate the equipment, please contact your dealer or the telephone hotline for your country. You will find the hotline telephone numbers printed at the back of this booklet. We provide a manufacturer guarantee for our products bought within the European Union. You can view the guarantee conditions at www.blaupunkt.de or ask for them directly at: Blaupunkt GmbH Hotline Robert Bosch Str. 200 D-31139 Hildesheim Germany Recommendation: A power amplifiers performance is only as good as its installation. Proper installation will maximise the overall performance of your audio system. We recommend that you have our product installed professionally. Should you decide to install the amplifier yourself, however, please read through these instructions carefully, and take your time over the installation. Finally, a word about your health: please bear in mind when playing music in your car that sustained sound levels above 100 dB can damage your hearing and may even result in total hearing loss. Modern high performance systems and high quality loudspeaker configurations are quite capable of generating noise levels above 130 dB Safety precautions Instructions for installation and connection Fit a fuse in the amplifier power line no more than 30 cm from the vehicle battery, in order to protect the battery in the event of a short circuit between it and the power amplifier. The amplifiers own fuse protects the amplifier itself, but not the car battery. Disconnectthe negative terminal of the battery before carrying out installation and connection work. Observe the vehicle manufacturers safety instructions (regarding airbags, alarm systems, trip computers, vehicle immobilisers). The final stage must be installed professionally for reasons of safety. The mounting surface must be suitable for the screws provided, and must provide firm support. For safety reasons the GTA 1300 should be fixed in a reliable way. You must not install the GTA 1300 on the rear shelf, on the rear seats or on any other surface open to the front. When drilling holes, take care to avoid damage to vehicle components (battery, cables, fuse boxes). Fit the amplifier in a suitable location, e.g. beneath the seats or in the trunk (Fig. 1). The mounting location must also be dry, and provide sufficient ventilation for cooling of the amplifier. Use cable grommets when passing cables through holes with sharp edges. Use loudspeakers with an impedance of 2to4 (see table or installation drawing). Observe the max. power handling specifications (music output). Do not connect the loudspeakers to ground; only use the terminals provided. The cross section of the positive and negative cable must be at least 10 mm 2. GT A 1300 amplifier The amplifier is suitable for connection to car radios with Cinch connector. Use the Blaupunkt ISO Cinch adapter to connect the amplifier to car radios with ISO connector (7 607 893 093/ 7 607 855 094). Applications and loudspeaker connection Max Power 1 x 750 Watt / 4 Fig. 4 Max Power 1 x 900 Watt/ 2 Fig. 4 RMS Power 1 x 300 Watt / 4 Fig. 4 RMS Power 1 x 450 Watt / 2 Fig. 4 Frequency response 10 Hz 300 Hz Signal to noise ratio > 90 dB Distortion factor (RMS) < 0,04% Stability 2 Input sensitivity 0,3 8 V Low pass filter 50 250 Hz Bass Boost 0 12 dB Subsonic filter 20 55 Hz Dimensions W x H x D (mm) 340 x 49 x 254 Positive/negative connection We recommend a cable cross section of not less than 10 mm 2. Run a standard commercial positive cable to the battery and connect to the fuse holder. Use cable grommets when passing cables through holes with sharp edges. Bolt a standard commercial nega tive cable to a ground point free of induced noise (car body bolt, body panel) not to the negative battery pole. Clean the contact surface of the ground point down to bare metal and coat with antiseize graphite petroleum. Integral fuses The integral fuses within the amplifier protect the fi nal stage and the entire electrical system in the event of a fault. Never bridge fuses or replace fuses with a higher current rating. Example connections Power supply connection, fig. 2. Connection of car radio with cinch output, fig. 3. Loudspeaker connections, fig. 4 12V Connect remote amplifier connection to switchable +12 V power source. This enables the amplifier to be switched on and off with the radios On/Off switch. Level control The Level control enables the input sensitivity of the final stage to be matched to the output voltage of your car radio preamp output. The range of adjustment extends from 0.1 V to 8 V. Adjust the input sensitivity in accordance with the manufacturers specifications when connecting the amplifier to other radios. Important Turning the Level control clockwise increases the input sensitivity of the amplifier, and thereby also the volume. The Level control is however not a volume control; an increase in volume is not achieved in the maximum position, even if this subjectively appears to be the case. The system merely increases the volume more quickly when the volume is turned up on the radio. Loudspeaker connections As with any audio component, connection of the amplifier and speakers with the correct polarity is essential for good bass reproduction. Ensure therefore when connecting that the positive (+)
