Blaupunkt EMA 255 Owners Manual
This is the 52 pages manual for Blaupunkt EMA 255 Owners Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Blaupunkt EMA 255 Owners Manual (Ocr-read)

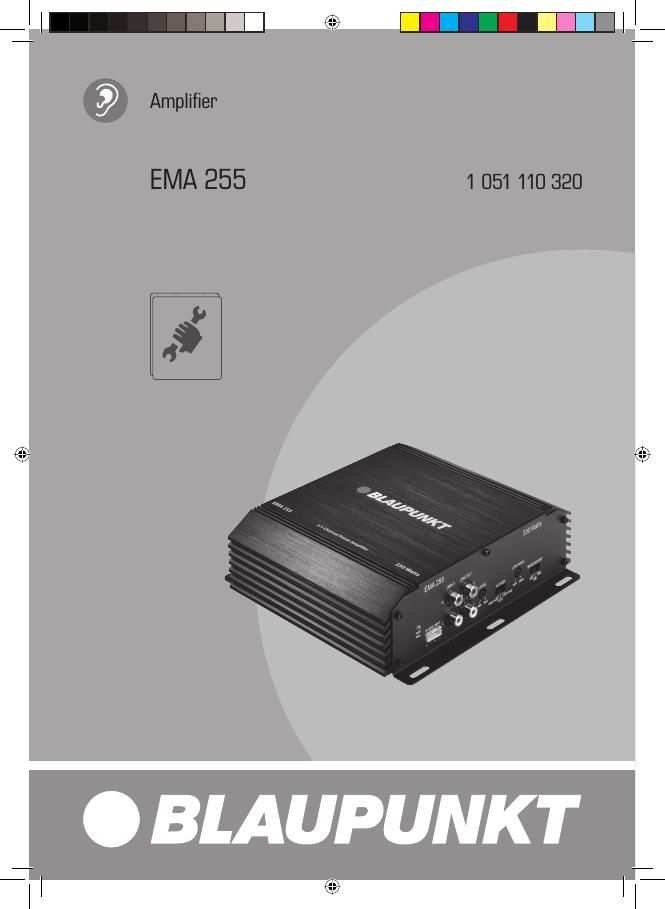

Page 1
EMA 255 2 DEUTSCH ...................................................... 3 Einbau / Anschluss .............................................................50 ENGLISH ....................................................... 5 Installation / Connection .................................................50 FRANÇAIS .................................................... 7 Montage / Raccordement ...............................................50 ESPAÑOL ...................................................... 9 Instalación / Conexión ......................................................50 PORTUGUÊS .............................................. 11 Montagem / Ligação .........................................................50 ITALIANO ................................................... 13 Montaggio / Collegamento ............................................50 NEDERLANDS ............................................ 15 Inbouw / Aansluiting ........................................................50 DANSK ........................................................ 17 Montering / Tilslutning .....................................................50 SVENSKA .................................................... 19 Inmontering / Anslutning ...............................................50 SUOMI ........................................................ 21 Asennus / Liitäntä ...............................................................50 ΕΛΛΗΝΙΚρb .................................................. 23 Εγκατά'bτα'bη / Σύ'fδε'bη ..................................................50 TÜRKÇE ...................................................... 25 Montaj / Bağlantı ................................................................50 POLSKI ........................................................ 27 Montaż / Podłączenie .......................................................50 ČESKY ......................................................... 29 Montáž / Připojení ..............................................................50 SLOVENSKY ............................................... 31 Montáž / Pripojenie ...........................................................50 MAGYAR ..................................................... 33 Beszerelés / Csatlakozás ...................................................50 РУρfρfКИЙ ................................................... 35 Установка / Подключение.............................................50 ROMÂNĂ .................................................... 37 Montare / Racordare .........................................................50 БЪЛГАРρfКИ ............................................... 39 Монтаж / Свързване ........................................................50 SRPSKI ........................................................ 41 Ugradnja / Priključak .........................................................50 SLOVENŠČINA ........................................... 43 Vgradnja / Priklop ...............................................................50 HRVATSKI ................................................... 45 Ugradnja / Priključivanje..................................................50 USA ............................................................. 47 Installation / Connection .................................................50
Page 2
EMA 255 3 DEUTSCH Garantie Für innerhalb der Europäischen Union ge kaufte Produkte geben wir eine Herstellergarantie. Für außerhalb der Europäischen Union gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Die Garantiebedingungen können Sie unter www.blaupunkt.com abrufen. Empfehlung Die Leistung eines Verstärkers kann immer nur so gut sein wie seine Installation. Eine korrekte Installation erhöht die Gesamtperformance Ihres Audiosystems. Der EMA-Verstär- ker sollte von einem Fachmann eingebaut werden. Falls Sie ihn selbst installieren möchten, lesen Sie bitte diese Einbauanleitung gründlich durch und nehmen sich für den Einbau ausreichend Zeit. Gestatten Sie uns abschließend noch ein Wort zum Thema Gesundheitsschutz: Bitte bedenken Sie bei der Musikwiedergabe in Ihrem Fahr- zeug, dass dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohrs bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungssystemen und hochwertigen Lautsprecherkonfi gurationen sind Schalldruckpegel von über 130 dB zu erreichen. Sicherheitshinweise Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise. Minuspol der Batterie abklemmen! Dabei die Sicherheits- hinweise des Kfz-Herstellers beachten. Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden. Der Querschnitt des Plus- und Minuskabels darf 6 mm 2 nicht unterschreiten. An scharfkantigen Löchern Kabeldurchführungen ver- wenden. Bei fehlerhafter Installation können Störungen in elek- tronischen Fahrzeugsystemen oder Ihrem Autoradio auftreten. Einbau- und Anschlussvorschriften In Hinsicht auf die Unfallsicherheit muss der EMA 255 pro- fessionell befestigt werden. Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt werden, die ausreichende Luftzirkulation für die Kühlung des Verstärkers gewährleistet. Der EMA 255 darf nicht auf Heckablagen, Rückbänken oder sonstigen nach vorne off enen Orten verbaut werden. Die Montagefl äche muss zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten. Das Verstärkerstromkabel muss maximal 30 cm von der Batterie entfernt mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluss zwischen Leistungsverstärker und Batterie zu schützen. Die Sicherung des Verstärkers schützt nur den Verstärker selbst, nicht die Fahrzeugbatterie. – – – – – Lautsprecher mit 2 - 4 Ω Impedanz verwenden (siehe Tabelle bzw. Einbauzeichnung). Max. Belastbarkeit (Musikleistung) beachten. Lautsprecher nicht an Masse anschließen, nur die bezeichneten Klemmen verwenden. Einsatzmöglichkeiten und Lautsprecheranschluss Stereo-Mode Max Power 2 x 110 W / 4 Ω Fig. 4, 5 Mono-Mode Max Power 1 x 330 W / 4 Ω Fig. 6 Stereo-Mode Max Power 2 x 160 W / 2 Ω Fig. 4, 5 Stereo-Mode RMS Power 2 x 55 W / 4 Ω Fig. 4, 5 Mono-Mode RMS Power 1 x 165 W/ 4 Ω Fig. 6 Stereo-Mode RMS Power 2 x 80 W / 2 Ω Fig. 4, 5 Frequenzgang 10 Hz - 30.000 Hz Signal-Rauschab- stand > 85 dB @ RMS Power Signal-Rauschab- stand > 75 dB @ 1 W / 1 kHz Klirrfaktor (RMS) < 0,08 % Stabilität 2 Ω (4 Ω im Brückenbetrieb) Eingangsempfi nd- lichkeit 0,2 - 10 V Tiefpassfi lter (Low Pass) 50 - 250 Hz Hochpassfi lter (High Pass) 80 Hz Bass Boost 0 dB / 6 dB / 12 dB Abmessungen B x H x T (mm) B x H x T (") 184 x 52,5 x 183 7.25 x 2.1 x 7.2 Audio-Eingänge (siehe Fig. 3) Sie haben die Wahl zwischen 2 verschiedenen Audio-Ein- gängen; Cinch (RCA) Hi-Level (Lautsprecheranschlüsse) Benutzen Sie nur einen der Audio-Eingänge da es anderen- falls zu Audio-Störungen kommen kann. Die Vorverstärker-Ausgänge werden über eine abgeschirmte Tonleitung an den Cinch (RCA)-Buchsen 1 angeschlossen. Bei Ansteuerung durch die Lautsprecher-Ausgänge werden die Eingangsleitungen Pos. 2/3 zu den am nächsten liegenden Lautsprecherkabeln (Front oder Heck) links und rechts geführt. Diese werden aufgetrennt und mit den Ein- gangsanschlüssen verbunden. Die Polarität der Anschlüsse + oder - ist unbedingt zu beachten. Auch Brückenendstufen (BTL) können direkt, ohne zusätzlichen Adapter angeschlos- sen werden. – –
