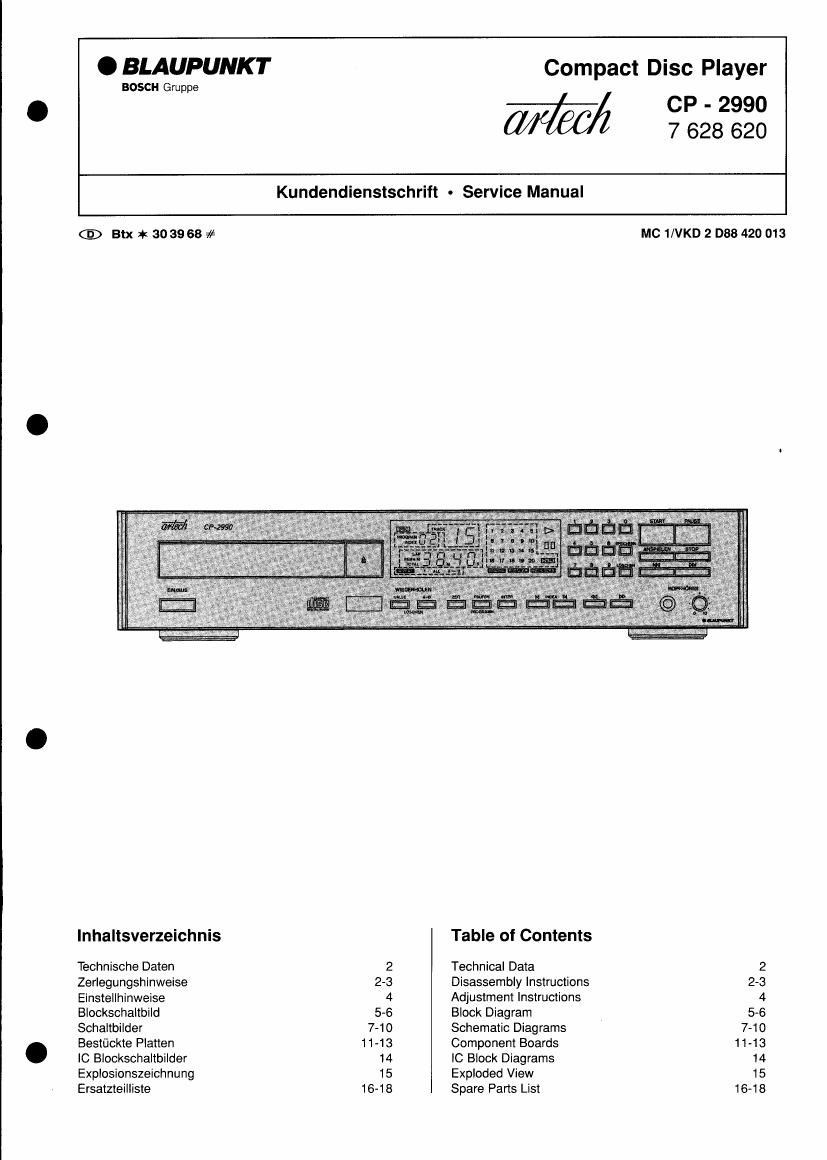

Blaupunkt CP 2990 Service Manual

Page 2

Dieses Gerat entspricht den Sicherheitsbestimmungen nach VDE
0860 und somit den internationalen Sicherheitsvorschrltten IEC 65
bzw. CEE 1, die bei jeder Reparatur zu beachten sind.

Alle Bauteile, die mit einem solchen Symbol A gekennzeichnet sind,
mussen durch Originalteile ersetzt werden.

Hinweis: Der CP-2990 ist mit einem Halbleiter-Laser ausgestat-
tet, der unsichtbares Licht ausstrahlt. Vermeiden Siejede Beriih-
rung mit dem Laser und schauen Sie niemals bei eingeschalte-
tern Geral in die optische Linse.

Technische Daten

This unit meets the VDE 0860 safety regulations and consequently
also the International Safety Specification IEC 65 or CEE 1, and have
to be observed when repairing the set.

All components marked by A have to be replaced by original pans.

Note: The CP-2990 is equipped with a semiconductor laser.
Therefore, touching with the laser should be avoided and do
never look directly into the optical lens when the unit is turned
on.

Technical Data

Bezeichnung Wert / Value Designation
NetzanschluB 220/240V, 50/60 Hz Mains Voltage
Leistungsaufnahme 31 Watt Power Consumption
Frequenzbereich 4 Hz , 20 kHz 1 0,3 dB Frequency Response
Dynamikumtang 98 dB Dynamic Range
Gerauschspannungsabstand 106 dB Weighted S/N Ratio
Kanaltrennungbei 1 kHZ 96 dB Channel Separation at 1 kHz
Klirrlaktor bei 1 kHz 0,002 % Distortion at 1 kHZ
Abtasttrequenz 176,4 kHz Oversampling
Quantisierung 16 Bit Quantization
Ausgangsspannung / lmpedanz Output Voltage/ impedance
AUSGANG 1 2 V / 10 kn "AUSGANG1
AUSGANG 2 2 V / 600 Q "AUSGANG 2
OPTISCH 0,5 Vss / 75 £2 "OPTISCH"
KOAX|A_|__ 0,5 Vss / 75 Q "KOAXIAU
KOPFHOREH 1,2 V / 32 Q "KOPFHCRER"
Abmessungen Breite: 443 mm Dimensions Width
Hfihe: 97 mm Height
Tiefe: 380 mm Depth
Masse 8,7 kg Weight
Zerlegungshinweise Disassembly instructions

1. Abnehmen des Gehéuseoberteils
- Die vier Schrauben im Gehausedeckel herausdrehen.
- Das Gehauseobeneil abnehmen.

2. Ausbauen der Schublade
- Den weiBen Kunststoltschieber tilr den Klemmarm nach
vorn drflcken und die Schublade bis zum Anschlag nach
vorn ziehen.
. Die Schraube A Fig. 1 am Stopphebel herausdrehen,
- Den Stopphebel etwas herunterdriicken und die Schubla-
de nach vorn herausziehen.

Q
Li

Fig. 1

1. Detaching the upper cabinet part
- Remove the four screws in the cabinet cover.
- Remove the upper cabinet part.

2. Removing the disc tray
' Press the white plastic lever for the clamp arm to the front
and pull the disc tray to the front until it stops.
- Unscrew screw A, Fig. 1 at the stop lever.
- Press the stop lever slightly down and pull the disc tray out
to the front.
