Blaupunkt C 150 Service Manual

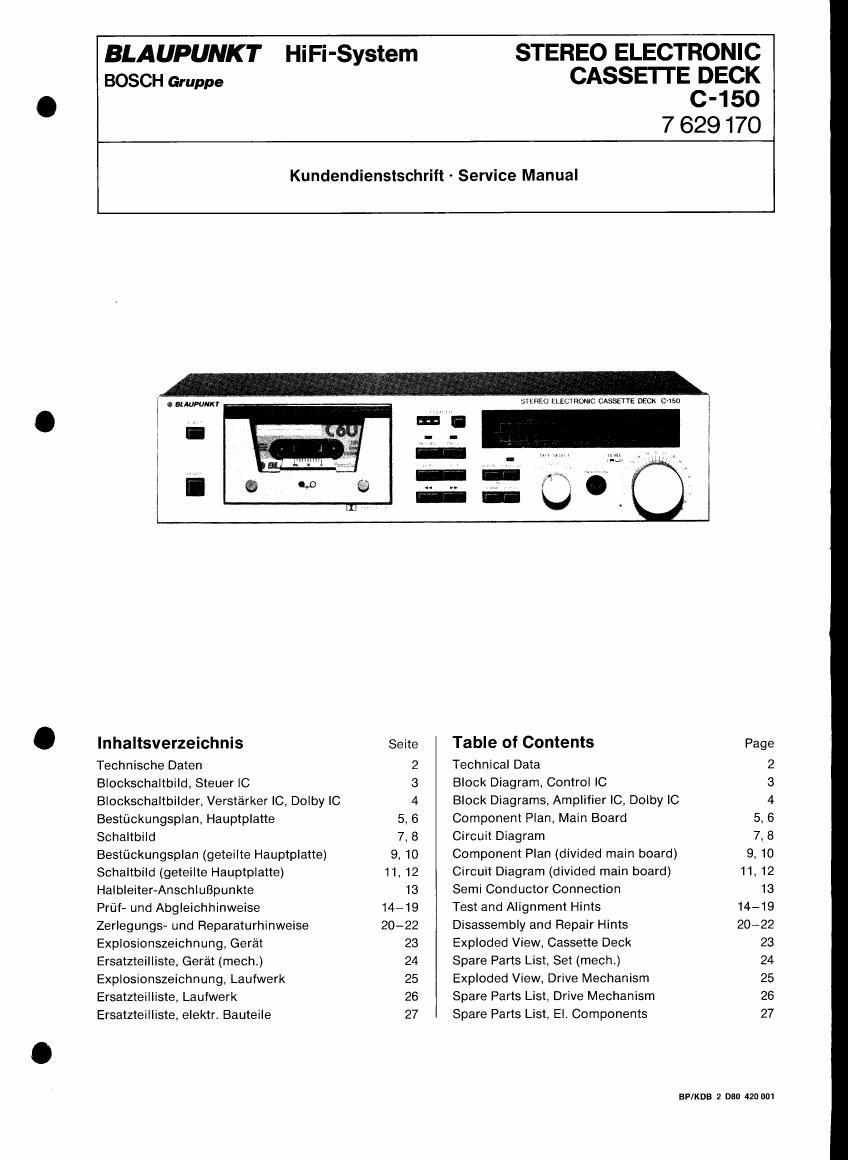

Page 1

BOSCH Gruppe

BLAUPUNK T Hi Fi-System

STEREO ELECTRONIC
CASSEI'I'E DECK

7

C-15O
629170

Kundendienstschrift . Service Manual

Inhaltsverzeichnis

Technische Daten

Biockschaltbild, Steuer IC
Biockschaltbilder, Verstarker iC, Dolby IC
Bestflckungsplan, Hauptplatte
Schaitbild

Bestijckungsplan (geteiite Hauptplatte)
Schaitbiid (geteilte Hauptplatte)
Halbleiter-Anschlquunkte

Prflf- und Abgleichhinweise
Zerlegungs- und Reparaturhinweise
Explosionszeichnung, Gerat
Ersatzteilliste, Gerat (mech.)
Explosionszeichnung, Laufwerk
Ersatzteilliste, Laufwerk

Ersatzteilliste, elektri Bauteile

Seite

Table of Contents

Technical Data

Block Diagram, Control IC

Block Diagrams, Amplifier IC, Dolby IC
Component Plan, Main Board

Circuit Diagram

Component Plan (divided main board)
Circuit Diagram (divided main board)
Semi Conductor Connection

Test and Alignment Hints
Disassembiy and Repair Hints
Exploded View, Cassette Deck

Spare Parts List, Set (mech.)
Exploded View, Drive Mechanism
Spare Parts List, Drive Mechanism
Spare Parts List, El. Components

Page

5, 6

7 8

9, 10
11, 12
13
14-19
20-22
23

24

25

26

27

BF/KDB 2 D80 420 001

Page 2

Blaupunkt HiFi-Geréte ubertreffen die in der DIN 45500

geforderten Werte.

Die Gerate tragen das VDE-Zeichen und erfijllen daher
die einschlagigen VDE-Bestimmungen, die bei jeder

Blaupunkt HiFi units exceed the values claimed for in
DIN 45 500.

The sets are provided with the VDE sign, thus fulfilling
the common VDE stipulations to be observed for any

Reparatur zu beachten sind. repair.

Alle Bauteile die mit einem solchen SymbolA gekenn- All components marked by A. have to be replaced by

zeichnet sind. mussen durch Originalteile ersetzt wer- original parts.

den.

Technische Daten Technical Data
Bezeichnung 32:31:; Designation
Netzspannung 220 V, 50 Hz Power supply voltage
Laufwerk Belt Drive 2 Motore Drive mechanism
Bandgeschwindigkeit 4,75 cm/sec Tape speed
Drift : 1% Drift
Tonhohenschwankung : 0,2 % Pitch variation
Ubertragungsbereich nach DIN: Transmission range acc. to DIN:
Fean 30 Hz- 14 kHz Fean
Cr02 / FeCr 30 Hz- 16 kHz Cr02/ FeCr
Rauschminderungssystem Dolby B Noise Reduction System
Ru hegeréuschspannungsabstand: Rest signal~to-noise ratio:
Fean Dolby ein 64 dB F6203 Dolby on
Fe202 Dolby aus 56 dB Fe203 Dolby off
CrOz Dolby ein 65 dB CrOz Dolby on
CrOz Dolby aus 57 dB CIOz Dolby off
FeCr Dolby ein 66 dB FeCr Dolby on
FeCr Dolby aus 58 dB FeCr Dolby off
Ubersprechdampfung (f = 1 kHz) 37 dB Crosstalk attenuation
Hohenaussteuerbarkeit: Treble range control:
F8203 -15dB Fean
002 --13 dB CrOz
FeCr -15 dB FeCr
Eingangsempfindlichkeit: Input sensitivity:
Mikrophonbuchse 0,2 mV/2,2 kQ Microphone socket
DIN-Buchse 3 mV/33 k9 DIN-socket
Ausgangsspannung bei SRL 800 mV Output voltage at SRL
LoschdAmpfung > 66 dB Erase attenuation
Umspulzeit C 60 < 95 sec Rewinding time
Eingange MICROPHONE Inputs

Line in
PICK UP TAPE
Ausgang Line out Output
Abmessungen: Dimensions:
Breite 435 mm Width
Hohe 110 mm Height
Tiefe 250 mm Depth
Gewicht 7 kg Weight
Farbe: Colour:
Gehéuse braun metallic. Chassis
brown metalic
Frontplatte hellbronze Front plate
light bronze
