Bang Olufsen Beomaster 1600 Schematic

Extracted text from Bang Olufsen Beomaster 1600 Schematic (Ocr-read)

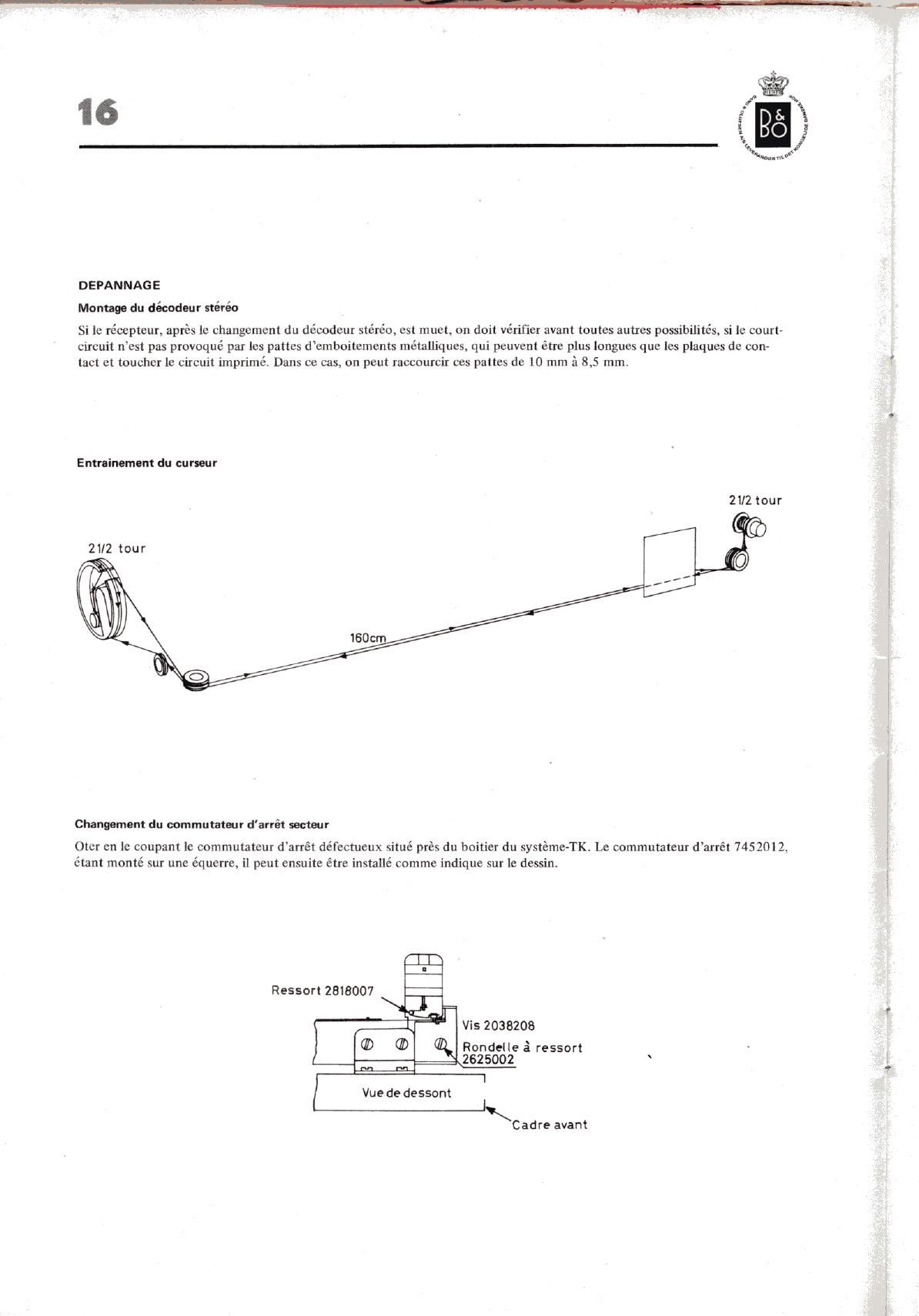

Page 1

16

DEPANNAGE

Montage du décodeur stéréc

Si 16 récepteur, aptés |e changemcm du décodcur séréo, cs! mum, on doit véxifier avam tomes autres possibiljtés. si 19 court»
circuit nest pas provoqué par les panes demboitements métalliques, qui peuvent étre plus longues que les plaques de con-
tact et toucher le circuit imprimé. Dans ce £33, on pent Iaccourcix ces pattes de 10 mm 5 8,5 mmA

Entrainsmont du cursaur

21/210ur

21/2 {our

changemant du commutalaur d'arrét secteur

Oler en la coupanl lc commutateur darrét défectueux situé prés du boitier du systéme-TK. Le commutaieur danét 745 2012.

étant monté sur une équerre$ i1 peut ensuite étre installé comme indique sur le dessin.

1'1
Ressor12818007
Vis 2038206
® a) Rondalle 5 ressort
m 2625002
l
Vuede dessonl

Cadre avant
