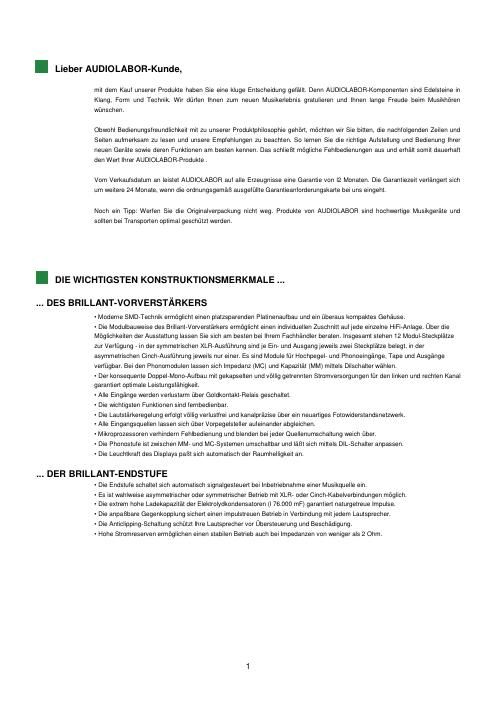

Page 1
2 DIE FRONTSEITE DES BRILLANT-VORVERSTÄRKERS 1 - Netzschalter 2 - Tonabnehmer-Wahlschalter zur Auswahl von MM/MC-Systemen 3 – Aufnahmewahlschalter 4 - Anzeige für Aufnahmequelle 5 - Lichtsensor zur automatischen Anpassung der Display-Leuchtkraft 6 - Anzeige für Eingangsquelle 7 - Eingangswahlschalter 8 - Anzeige für manuellen oder fernbedienten Betrieb 9 - Infrarotempfänger für Handsender 10 - Anzeige für Lautstärke 11 - Lautstärkeregler 12 / 13 - Pegelregler für linken und rechten Kanal zur Justage der Balance
Page 2
3 DIE RÜCKSEITE DES BRILLANT-VORVERSTÄRKERS 1 - Netzanschluss-Buchse 2 - Netzsicherung (Wert siehe Aufdruck) 3 - Aufkleber für werkseitig eingestellten Netzspannungsbereich 4-15 - Einschübe für Ein- und Ausgangsmodule Lieferbare Module: Ein- und Ausgang für Tape (Cassettendeck, DAT-Recorder, HiFi-Video, Tonbandgerät), Eingang für Hochpegelquelle (CD-Spieler, Tuner etc.), Eingang für Analogplattenspieler, Ausgang zur Endstufe oder Aktivbox. Alle Module (Ausnahme: Tape) sind in asymmetrischer Ausführung (Cinch) und symmetrischer Ausführung (XLR) lieferbar. Die XLR-Module sind kanalgetrennt, benötigen also je Ein- oder Ausgang zwei Steckplätze. (Anmerkung: Cinch-Buchse für den linken Kanal stets obenliegend, Cinch-Buchse für den rechten Kanal stets untenliegend)
