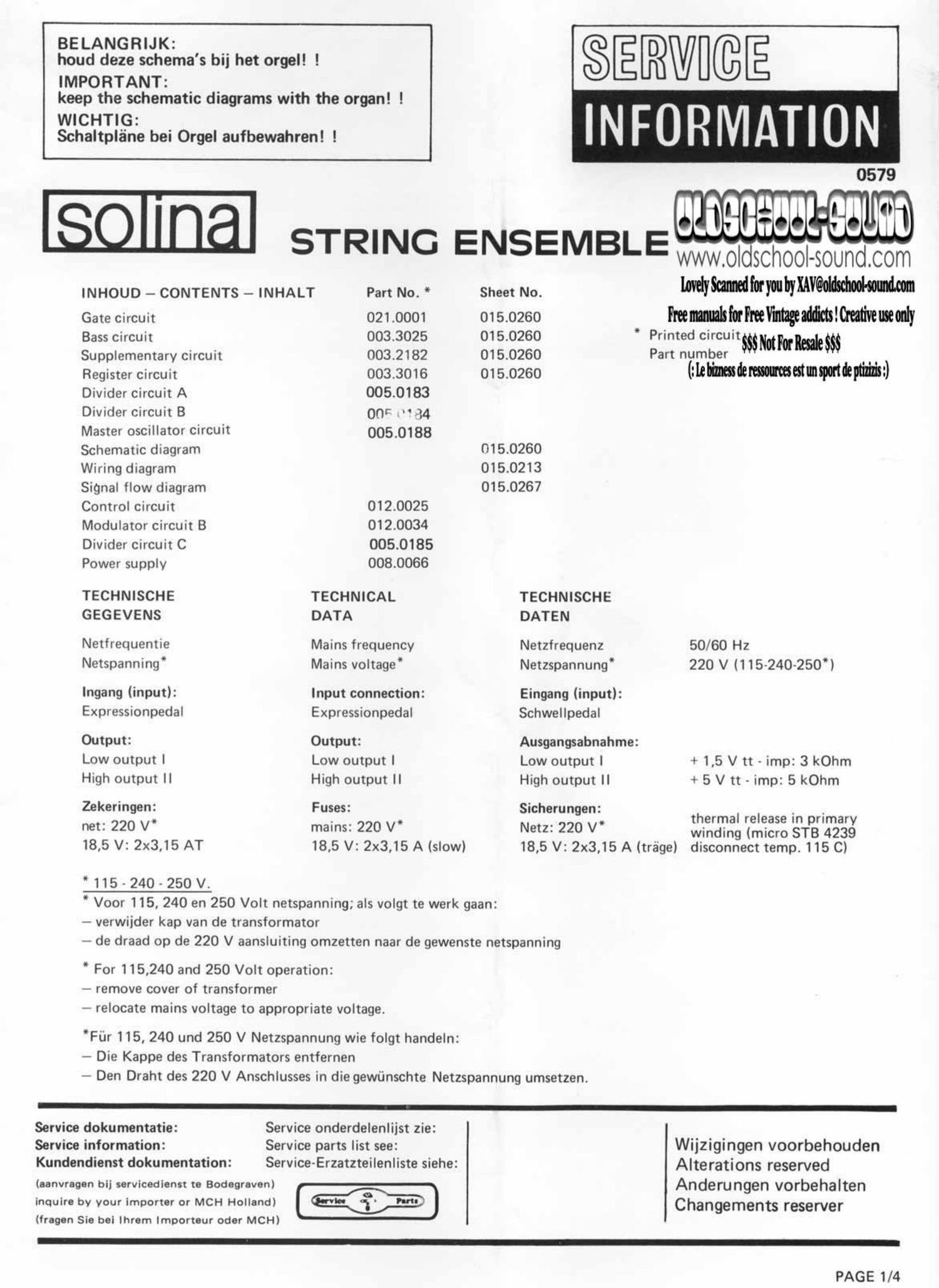

Arp solina service manual

Page 1

BE LANGRIJK:
houd deze schemas bij het orgel! !

IMPORTANT:
keep the schematic diagrams with the organ! !

WICHTIG:
Schaltpléne bei Orgel aufbewahren! !

www.0lschool-sound.c0m

INHOUD - CONTENTS - INHALT Part No. * Sheet No. Wmhmwmmm
Gate circuit 021.0001 015.0260 Preemnkiorllreellmtageaildiitslmfiveuiemly
Bass circuit 003.3025 015.0260 Printed circuit

Supplementary circuit 003.2182 015.0260 Part numoer snowmwsss ...
Register circuit 003.3016 015.0260 (:lzhmdemestmpulhpim9
Divider circuit A 005.0183

Divider circuit B 00¢ .-' :34

Master oscillator circuit 005.0133

Schematic diagram 015.0260

Wiring diagram 015.0213

Signal flow diagram 015.0267

Control circuit 012.0025

Modulator circuit B 012.0034

Divider circuit C 005.0185

Power supply 008.0066

TECHNISCHE TECHNICAL TECHNISCHE

GEGEVENS DATA DATEN

Netfrequentie Mains frequency Netzfrequenz 50/60 Hz

Netspanning' Mains voltage' Netzspannungu 220 V 1115-240-250')

Ingang (input): Input connection: Eingang (input):

Expressionpedal Expressionpedal Schwellpedal

Output: Output: Ausgangsabnahme:

Low output | Low output I Low output I + 1.5 V tt - imp: 3 kOhm
High output ll High output ll High output II + 5 V tt - imp: 5 kOhm
Zekeringen: Fuses: Sicherungen: thermal release in rimar
net: 220 V" mains: 220 v Netz: 220 v p y

winding (micro STE 4239

18,5 V: 2x3,15 AT 18,5 V: 2x3,15 A (trage) disconnect temp. 115 C)

18,5 V: 2x3,15 A (slow)

115-240-250V.

' Voor 115, 240 en 250 Volt netspanning; als volgt te werk gaan:

- verwijder kap van de transformator

- de draad op de 220 V aansluiting omzetten naar de gewenste netspanning

' For 115,240 and 250 Volt operation:
- remove cover of transformer
- relocate mains voltage to appropriate voltage.

'Fiir 115,240 und 250 V Netzspannung wie folgt handeln:
- Die Kappe des Transformators entfernen
- Den Draht des 220 V Anschlusses in die gewiinschte Netzspannung umsetzen.

Service dokumentatie:
Service information:
Kundendienst dokumentation:

Service onderdelenlijst zie:
Service parts list see:
Service-Erzatzteilenliste siehe:

(aanvragen blj servicedienst ta Bodegraven) -

Wijzigingen voorbehouden
Alterations reserved
Anderungen vorbehalten

inquire by your importer or MCH Holland) Changements reserver

(iragen Sie bei lhrem lmporteur oder MCH)

PAGE 1/4
