Arp solina stringensemble schematics 0275

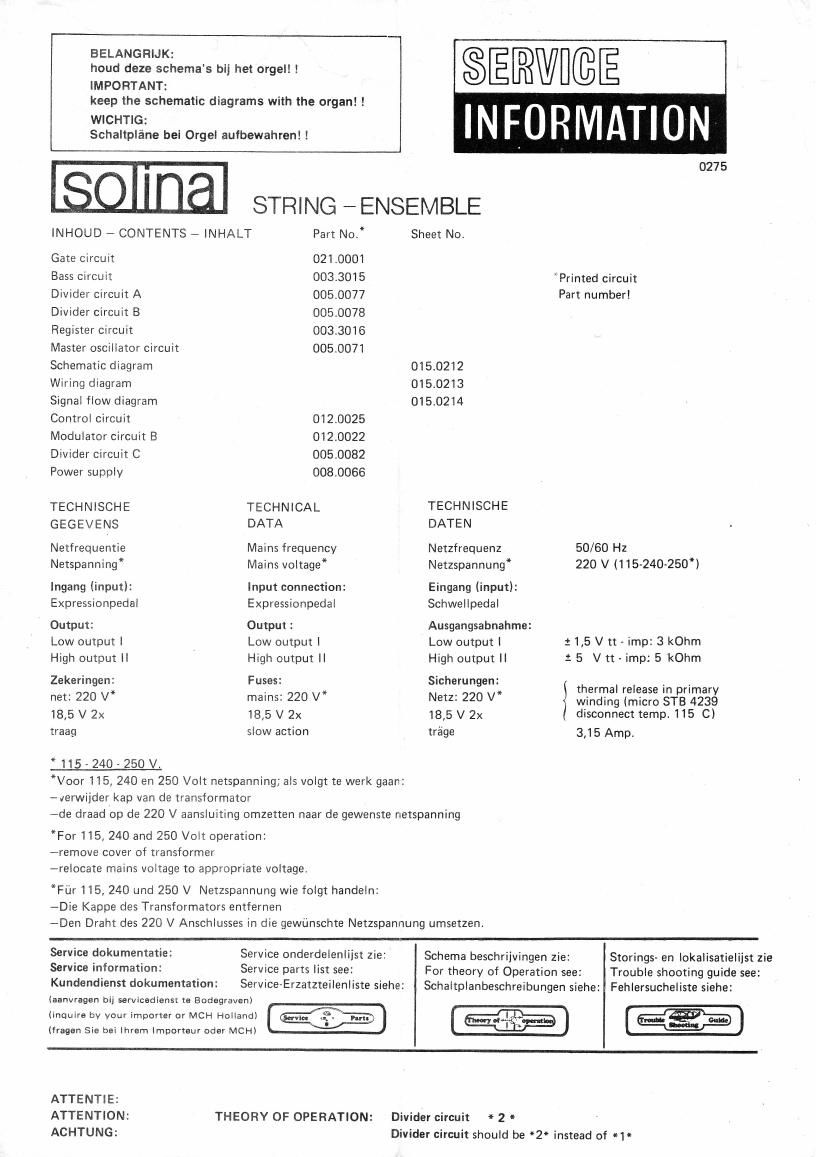

Page 1

BELANGRIJK:
houd deze schema's bii he! orgel! !
IMPORTANT:
keep the schematic diagrams with the organ! !
INFORMATION
Schaltplane bei Orgei auibewahren! !
0275
INHOUD - CONTENTS 7 INHALT Part No. Sheet No.
Gate circuit 021.0001
Bass circuit 003.3015 Printed circuit
Divider circuit A 005.0077 Part number!
Divider circuit B 005.0078
Register circuit 003.3016
Master oscillator circuit 005.0071
Schematic diagram 015.0212
Wiring diagram 015.0213
Signal flow diagram 015.0214
Control circuit 012.0025
Modulator circuit B 012.0022
Divider circuit C 005.0082
Power supply 008.0066
TECHNISCHE TECHNICAL TECHNISCHE
GEGEVENS DATA DATEN
Netfrequentie Mains frequency Netzfrequenz 50/60 HZ
Netspanning Mains voltageat NetZSpannuntf 220 V (115240-250)
lngang (input): Input connection: Eingang (input):
Expressionpedal Expressionpedal Schwellpedal
Output: Output : Ausgangsabnahme:
Low output I . Low output | Low output I t 1,5 V tt - imp: 3 kOhm
High output ll High output II High output II t 5 V tt . imp: 5 kOhm
Zekeringen: Fuses: Sicherungen: thermal release in rimar
net: 220 v* mains: 220 v* Netz: 220 v* winding (micro 51% 423%
18,5 v 2x 18,5 v 2x 18,5 v 2x disconnect temp. 115 C)
traag slow action trage 3,15 Amp.

11§.240.250 V.

*Voor 115, 240 en 250 Volt netspanning; als volgt te werk gaan:
-verwijder kap van de transformator

-de draad op de 220 V aansluiting omzetten naar de gewenste netspanning

aFor115,240 and 250 Volt operation:
Aremove cover of transformer
-re|ocate mains voltage to appropriate voltage.

aFiir 115, 240 und 250 V Netzspannung wie folgt handeln:
-Die Kappe des Transformators entfernen
--Den Draht des 220 V Anschlusses in die gewfinschte Netzspannung umsetzen.

Service dokumentatie: Service onderdelenlijst zie: Schema beschrijvingen zie: Storings» en lokalisatieliist zie
Service information: Service parts list see: For theory of Operation see: Trouble shooting guide see:
Kundendienst dokumentation: Service-Erzatzteilenliste siehe: Schaltplanbeschreibungen siehe: Fehlersucheliste siehe:
laanvragen bij servicadisnst (a Bodegravan)

(inquire by your importer or MCH Hollandl . m ""
(fragen Sie bei lhrem Impurteur ode! VICH]

r

ATTENTIE:
ATTENTION: THEORY OF OPERATION: Divider circuit * 2 * '
ACHTUNG: Divider circuit should be *2 instead of *1

Page 2

DEMONTAGE STRING-ENSEMBLE

DISASSEMBLY 0F STRING-ENSEMBLE

DEMONTAGE STRING-ENSEMBLE

n3:

1. Verwiider schroeve 1- Remove (3) screw® I. Schrauben rausdrehen (siehe I)
2. Til bovenblad op, zi 2- Rafse cover 58 2, Oberbrett anheben Isiehe II)
3. Schuif bovenblad weg, zie® 3. PUSh COVEI DUI 0f the way, seem 3. Oberbrett wegschieben (siehe III)
4. Verwiider schroeven 4. Remove (4) screws 4. Schrauben rausdrehen (siehe IV)
5. De konstrukie kan nu uit de kast 5- Lift DUI: UHit from cabinet 5. Die Konstruktion kann jetzt aus der
worden getiId. 6. Panels A and B will fold out of way Kiste gehoben warden.
6. De paneien A an B ziin klapbaar na after removing sprews®and 6. Die Paneelen a und b sind klappbar,
verwiidering van schroeven nachdem die Schrauben rausgedreht
sind. (siehe V und VI).
I
4' 9 7 . 5 3 1 GATE
8' 10 8 6 A 2
PAN E L ®
E I , I
l V J
I SIGNALS FROM DIVIDERS CIRCUITS
E[IEISDDDDDUDU
I
I . . \_\
I V
c,_ D D," - F2 E2- 03 F3"- A4 64- c5 KEVGATE\S
VI
3 PAN E L ®
TONES, (:1 TONES 1:] ©COIL
G F a c
II] E X
E F B A SAH 190
III 0
Elia D A A G" O
[3 CI
D C" m G" G >
POWER SUPPLY MODULATOR CIRCUITS CONTROL CIRCUIT DIVIDER CIRCUIT DIVIDER CIRCUIT MASTER OSCILLATOR
f Has an!» &3* *2.» *2» Tank
| Y
PANEL (0)
EXRPED OUTI
OUT 2
REGISTER CIRCUIT BASSCIRCUIT DIVIDER CIRCJ

«he «21
