Extracted text from akg k 601 service manual (Ocr-read)

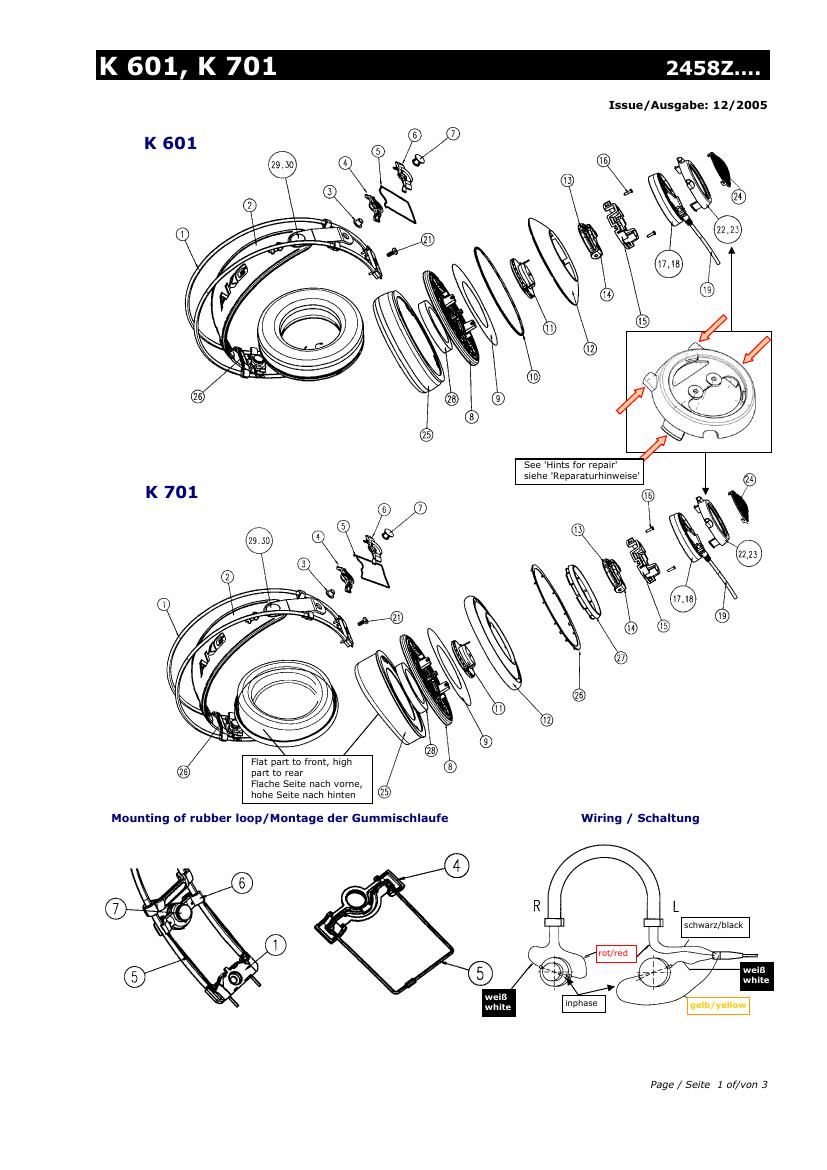

Page 1
K 601, K 701 2458Z…. Page / Seite 2 of/von 3 Position of capsule / Lage der Kapsel Position of cardan / Lage des Kardans K 601 2458Z0015 K 701 2458Z0016 Quant./Stk. Description Pos. Part number Bestellnummer K601 K701 Bezeichnung Outer headband, complete 1 2458M1601 1 - Bügel, komplett 1 2458M1602 - 1 Inner headband, complete 2 2458M9801 1* - Bügelband, komplett 2 2458M9802 - 1* Inner headband 2 2458M1001 1* - Bügelband 2 2458M1301 - 1* Cover 3 2458Z4601 2 - Abdeckung 3 2458Z4602 - 2 Inner slider 4 2458Z4301 2 - Gleitstück, innen 4 2458Z4302 - 2 Rubber loop 5 2458M1701 2 2 Gummischlaufe Outer slider 6 2458Z4201 2 - Gleitstück, außen 6 2458Z4202 - 2 Locking knob 7 2458Z4401 2 2 Schnappniete Disk, complete 8 2458M9901 2** - Scheibe, komplett 8 2458M9902 - 2** Disk 8 2458Z0105 2** 2** Scheibe Damping disk 9 2458Z5401 2** - Reibung 9 2458Z5402 - 2** Ring, silver 10 2458Z0602 2** - Zierring, silber Capsule DKK 45 11 2400Z0006 2 - Kapsel DKK 45 11 2400Z0007 - 2 Hood 12 2458Z0206 2** - Haube 12 2458Z5701 - 2** Cardan piece 13 2458Z0401 2 2 Kardan-Gelenkstück Swivel 14 2458Z0701 2 2 Gelenkstück Retaining ring 15 2458Z0303 2 2 Haltering Screw KB 22x8 16 0099N2204 8 8 Schraube KB 22x8 Ring, left 17 2458Z0518 1 - Ring, links 17 2458Z0519 - 1 Ring, rechts 18 2458Z0508 1 - Ring, rechts 18 2458Z0509 - 1 Cable, complete 19 0110E0287 1 1 Kabel, komplett Adapter plug 1/4" to 1/8" -- 0018E0822 1 1 Adapterstecker 6,3 auf 3,5mm Screw KB 40x8 21 0099N4000 2 2 Schraube KB 40x8 Lid, left 22 2458Z5001 1 - Deckel, links inphase
Page 2
K 601, K 701 2458Z…. Page / Seite 3 of/von 3 Description Pos. Part number Bestellnummer Quant./Stk. Bezeichnung Lid, left 22 2458Z5004 - 1 Deckel, links Lid, right 23 2458Z5301 1 - Deckel, rechts 23 2458Z5304 - 1 Grille 24 2458Z5102 2 2 Gitter Cushion 25 2458M1101 2 - Polster 25 2458M1201 - 2 Outer ring 26 2458Z5601 - 2** Spannring, außen Inner ring 27 2458Z5501 - 2** Spannring, innen Foam ring 28 2458Z5801 2 2 Schaumstoffring Cover, left 29 2458Z4501 1* 1* Abdeckung, links Cover, right 30 2458Z4502 1* 1* Abdeckung, rechts Screw KB 22x5 31 0099N2205 4 4 Schraube KB 22x5 *) Items 2, 29 and 30 are not available but contained in 2458M9801(K601) and 2458M9802 (K701) / Positionen 2, 29 und 30 sind nicht erhältlich, aber enthalten in 2458M9901(K601) und 2458M9802 (K701). **) For K 601 items 8, 9, 10, and 12 are not available but contained in 2458M9901 / For K 701 items 8, 9, 12, 26 and 27 are not available but contained in 2458M9902 Für K 601 sind die Positionen 8, 9, 10 und 12 nicht erhältlich, aber in 2458M9901 enthalten. Für K 701 sind die Positionen 8, 9, 12, 26 und 27 nicht erhältlich, aber in 2458M9902 enthalten. Hints for repair: Cushions 25 have a bayonet lock. Turn them counter-clockwise for taking them off. For access to the internal construction remove the grille 24. Insert sharp nose tweezers into two grid meshes away from each other as far as possible and turn the whole grille counter-clockwise until the latches are released. Open the two screws 16 underneath the grille. Now press sides of lid 22 (23) together until the latches get visible. Depress these latches with a small sized screwdriver and pull lid off from ear-shell. Mind that the lid is also snapped to the two insulated steel wires of the outer headband. Now undo the centre screw 21. For an exchange of the capsule unsolder all leads, loose the screws 16 and take out cardan swivel with capsule. After inserting the new capsule the screws 16 shall be tightened with moderate force only. Ensure that the capsule is connected with correct phasing. Make a listening test and check with a mono signal if the sound comes from the middle of the stereo basis. A sine wave signal is not suitable for this test. To exchange the rubber loops 5 break out cover 3 by inserting a screwdriver into the notch below the CE sign. Now undo locking knob 7. It has latches that have to be depressed while simultaneously pressing the knob out. Reparaturhinweise: Die Polster 25 haben eine Bajonettverriegelung. Zum Abnehmen einfach gegen den Uhrzeigersinn drehen. Zugang zum internen Aufbau erreichen Sie, nachdem Sie das Gitter 24 entfernt haben. Setzen Sie dazu eine Spitzpinzette in zwei möglichst weit auseinander liegende Gittermaschen ein und drehen Sie das Gitter entgegen dem Uhrzeigersinn, bis die Verriegelung freigegeben ist. Öffnen Sie nun die zwei Schrauben 16 unterhalb des Gitters 24. Pressen Sie nun die Seiten von Deckel 22 (23) zusammen, bis die Verriegelungen sichtbar werden. Drücken Sie diese Verriegelungen mit einem kleinen Schraubenzieher nach innen und ziehen Sie den Deckel von der Hörermuschel ab. Achten Sie bitte darauf, dass auch die zwei isolierten Bügeldrahte auf den Deckel aufgeschnappt sind. Entfernen Sie nun die Schraube 21. Für einen Austausch der Kapsel löten Sie alle Leitungen ab, lösen Sie die Schrauben 16 und nehmen Sie das Kardangelenk mit Kapsel heraus. Nachdem die neue Kapsel eingesetzt wurde, ziehen Sie die Schrauben 16 mit nur mäßiger Kraft fest. Stellen Sie sicher, dass die Kapsel in korrekter Phasenlage angeschlossen ist. Machen Sie einen Hörtest und überprüfen Sie mit einem Monosignal, ob der Ton in der Mitte der Stereobasis wahrgenommen wird. Sinussignale sind für diesen Test nicht geeignet. Um die Gummischleifen 5 auszutauschen, brechen Sie Abdeckung 3 heraus, indem Sie einen Schraubenzieher in die Kerbe unterhalb des CE-Zeichens einsetzen. Lösen Sie jetzt die Schnappniete 7. Dazu sind die Schnapphaken nach innen und die Niete gleichzeitig nach außen zu drücken. ___________________________________________________________________________ AKG Acoustics GmbH, A Harman International Company, Lemböckgasse 21-25, A-1230 Wien, Austria Phone: (+431) 86654-1519, Fax: (+431) 86654-1514, e-mail: service@akg.com
