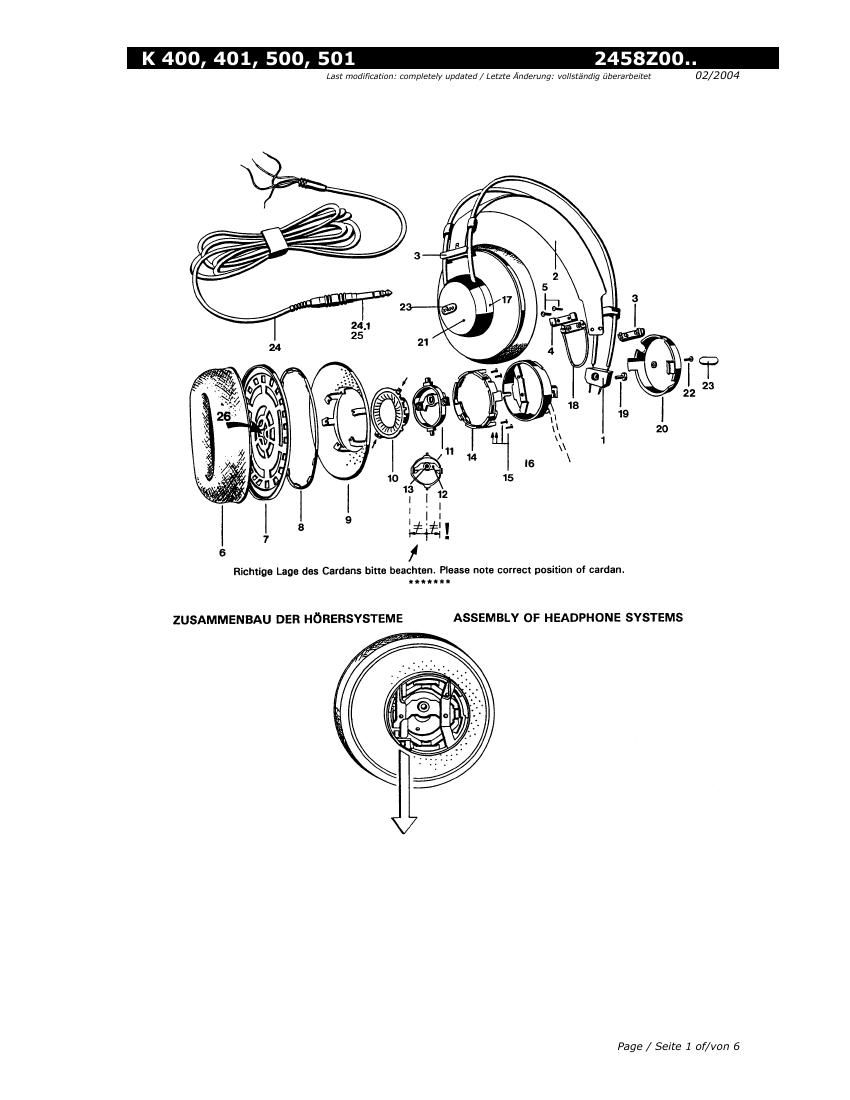

K 400, 401, 500, 501 2458Z00.. Page / Seite 2 of/von 6 K 400 2458Z0001...A 2458Z0011 (Z0021)...C K 500 2458Z0002...B 2458Z0012 (Z0022)...D K 401 2458Z0004...E K 501 2458Z0005...F Description Pos.Nr. Part number Quant. / Stück Benennung Item Bestellnummer A B C D E F Outer Headband 1 2458M0701 1 1 1 1 1 1 Bügel Headband OLD 2 2458Z2101 1 - 1 - - - Bügelband ALT Leather Band 2458Z2102 - 1 - 1 - - Lederband Leather Band 2458Z2103 1 - 1 - - - Lederband Leather Band 2458Z3401 - - - - 1 - Lederband Leather Band 2458Z3501 - - - - - 1 Lederband Slider, outer 3 2458Z1701 2 2 2 2 2 2 Gleitstück, aussen Slider, inner 4 2458Z1801 2 2 2 2 2 2 Gleitstück, innen Screw, "EJOT" 5 0099N1801 4 4 4 4 4 4 Schraube, "EJOT" Cushion 6 2458M0111 (2) - (2) - - - Polster 2458M0404 2 2 2 2 2 2 Disk 7 2458M0601 2 2 2 2 - - Scheibe 2458M0603 - - - - 2 2 Ornamental Ring 8*) 2458Z0601 2 - 2 - - - Zierring 2458Z0602 - 2 - 2 2 - 2458Z0605 - - - - - 2 Cup 2458Z0201 2 2 2 2 - - Haube 2458Z0204 - - - - 2 - 2458Z0205 - - - - - 2 Capsule, DKK 45 10 2400Z0001 2 - 2 - - - Kapsel, DKK 45 2400Z0002 - 2 - 2 - - 2400Z0004 - - - - 2 - 2400Z0005 - - - - - 2 Cardan-Ring 11 2458Z0401 2 2 2 2 2 2 Kardanring Swivel 12 2458Z0701 2 2 2 2 2 2 Gelenkstück Thread Insert 13**) 0987N4005 2 2 - - - - Gewindeeinsatz Retaining Ring 14 2458Z0302 2 2 2 2 2 2 Haltering Screw 15 0099N2204 8 8 8 8 4 4 Schraube Ring, left 16 2458Z0501 1 1 - - - - Ring, links 2458Z0511 1 1 1 1 - - 2458Z0514 - - - - 1 - 2458Z0515 - - - - - 1 Ring, right 17 2458Z0502 1 1 1 1 - - Ring, rechts 2458Z0504 - - - - 1 - 2458Z0505 - - - - - 1 Rubber Loop 18 2458M0501 2 2 2 2 2 2 Gummischlaufe Screw, M4x8 19 **) 7985D4003 (2) (2) - - - - Schraube, M4x8 Screw 19 0099N4000 2 2 2 2 2 2 Schraube Cover, left 20 2458Z0801 1 1 1 1 - - Deckel, links 2458Z0804 - - - - 1 - 2458Z0805 - - - - - 1 Cover, right 21 2458Z0802 1 1 1 1 - - Deckel, rechts 2458Z0814 - - - - 1 - 2458Z0815 - - - - - 1 Schraube 22 0099N2205 2 2 2 2 2 2 Schraube Nameplate 23 4669S0001 2 - 2 - - - Schild 4670S0001 - 2 - 2 - - 4714S0001 - - - - 2 - 4715S0001 - - - - - 2 Cable, compl. 2486K0001 1 1 - - - - Kabel, kompl. Adapter plug 1047Z0006 1 1 - - - - Adapterstecker Cable,compl. 2502K0005 1 1 1 1 1 1 Kabel, kompl. Adapter plug 0018E0335 1 1 1 1 1 1 Adapterstecker Litz wire, white, per m 1800Z6402 x x x x x x Litze, weiss, per m Litz wire, red, per m 1800Z6403 x x x x x x Litze, rot, per m ASD Filter 16 2459Z0001 - - 1 1 - - ASD Filter Items in brackets are former versions and will be replaced after the stock is cleared. Crossed out items are no longer available *) Due to design variations it might be necessary to change both rings in case of a defect! **) After the very first production run of K400/500 item 13 was deleted and item 19 changed to a self cutting screw. Positionen in Klammern sind Auslaufteile, durchgestrichene Teile sind nicht mehr erhältlich *) Infolge von Designänderungen kann es notwendig sein, im Bedarfsfall beide Ringe zu tauschen! **) Nach der Anfangsserie von K400/500 wurde Teil 13 weggelassen und Teil 19 durch eine selbstschneidende Schraube ersetzt.
