Akg k 400 service manual
This is the 6 pages manual for akg k 400 service manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from akg k 400 service manual (Ocr-read)
Page 1

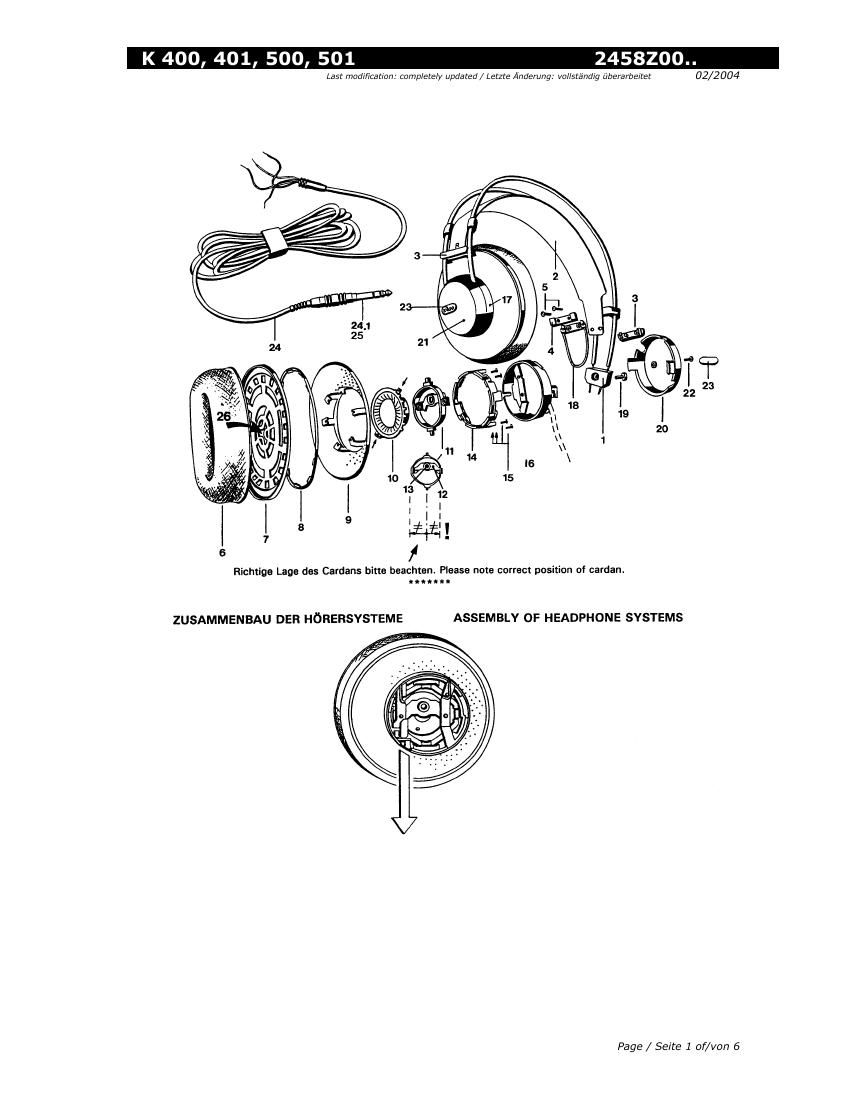

K 400, 401, 500, 501 2458Z00.. Page / Seite 2 of/von 6 K 400 2458Z0001...A 2458Z0011 (Z0021)...C K 500 2458Z0002...B 2458Z0012 (Z0022)...D K 401 2458Z0004...E K 501 2458Z0005...F Description Pos.Nr. Part number Quant. / Stück Benennung Item Bestellnummer A B C D E F Outer Headband 1 2458M0701 1 1 1 1 1 1 Bügel Headband OLD 2 2458Z2101 1 - 1 - - - Bügelband ALT Leather Band 2458Z2102 - 1 - 1 - - Lederband Leather Band 2458Z2103 1 - 1 - - - Lederband Leather Band 2458Z3401 - - - - 1 - Lederband Leather Band 2458Z3501 - - - - - 1 Lederband Slider, outer 3 2458Z1701 2 2 2 2 2 2 Gleitstück, aussen Slider, inner 4 2458Z1801 2 2 2 2 2 2 Gleitstück, innen Screw, "EJOT" 5 0099N1801 4 4 4 4 4 4 Schraube, "EJOT" Cushion 6 2458M0111 (2) - (2) - - - Polster 2458M0404 2 2 2 2 2 2 Disk 7 2458M0601 2 2 2 2 - - Scheibe 2458M0603 - - - - 2 2 Ornamental Ring 8*) 2458Z0601 2 - 2 - - - Zierring 2458Z0602 - 2 - 2 2 - 2458Z0605 - - - - - 2 Cup 2458Z0201 2 2 2 2 - - Haube 2458Z0204 - - - - 2 - 2458Z0205 - - - - - 2 Capsule, DKK 45 10 2400Z0001 2 - 2 - - - Kapsel, DKK 45 2400Z0002 - 2 - 2 - - 2400Z0004 - - - - 2 - 2400Z0005 - - - - - 2 Cardan-Ring 11 2458Z0401 2 2 2 2 2 2 Kardanring Swivel 12 2458Z0701 2 2 2 2 2 2 Gelenkstück Thread Insert 13**) 0987N4005 2 2 - - - - Gewindeeinsatz Retaining Ring 14 2458Z0302 2 2 2 2 2 2 Haltering Screw 15 0099N2204 8 8 8 8 4 4 Schraube Ring, left 16 2458Z0501 1 1 - - - - Ring, links 2458Z0511 1 1 1 1 - - 2458Z0514 - - - - 1 - 2458Z0515 - - - - - 1 Ring, right 17 2458Z0502 1 1 1 1 - - Ring, rechts 2458Z0504 - - - - 1 - 2458Z0505 - - - - - 1 Rubber Loop 18 2458M0501 2 2 2 2 2 2 Gummischlaufe Screw, M4x8 19 **) 7985D4003 (2) (2) - - - - Schraube, M4x8 Screw 19 0099N4000 2 2 2 2 2 2 Schraube Cover, left 20 2458Z0801 1 1 1 1 - - Deckel, links 2458Z0804 - - - - 1 - 2458Z0805 - - - - - 1 Cover, right 21 2458Z0802 1 1 1 1 - - Deckel, rechts 2458Z0814 - - - - 1 - 2458Z0815 - - - - - 1 Schraube 22 0099N2205 2 2 2 2 2 2 Schraube Nameplate 23 4669S0001 2 - 2 - - - Schild 4670S0001 - 2 - 2 - - 4714S0001 - - - - 2 - 4715S0001 - - - - - 2 Cable, compl. 2486K0001 1 1 - - - - Kabel, kompl. Adapter plug 1047Z0006 1 1 - - - - Adapterstecker Cable,compl. 2502K0005 1 1 1 1 1 1 Kabel, kompl. Adapter plug 0018E0335 1 1 1 1 1 1 Adapterstecker Litz wire, white, per m 1800Z6402 x x x x x x Litze, weiss, per m Litz wire, red, per m 1800Z6403 x x x x x x Litze, rot, per m ASD Filter 16 2459Z0001 - - 1 1 - - ASD Filter Items in brackets are former versions and will be replaced after the stock is cleared. Crossed out items are no longer available *) Due to design variations it might be necessary to change both rings in case of a defect! **) After the very first production run of K400/500 item 13 was deleted and item 19 changed to a self cutting screw. Positionen in Klammern sind Auslaufteile, durchgestrichene Teile sind nicht mehr erhältlich *) Infolge von Designänderungen kann es notwendig sein, im Bedarfsfall beide Ringe zu tauschen! **) Nach der Anfangsserie von K400/500 wurde Teil 13 weggelassen und Teil 19 durch eine selbstschneidende Schraube ersetzt.
Page 2
K 400, 401, 500, 501 2458Z00.. Page / Seite 3 of/von 6 Hints for repair: 1. Replacing Capsules: Remove nameplate (23) and screw (22). Cover (20,21) can now be removed by releasing the snap- in hooks. This can best be done by carefully pressing a screwdriver against the cover in the apertures for the headband. Loose 4 screws (15) and remove cardan assembly. When changing capsules note the correct wiring in respect to phase. The "inphase" terminal of the capsule is either marked with a colour dot or by a marker nose moulded in the capsule body. The correct phasing should be checked by listening to monaural music or speech. The signal should be heard near the centre of the head. Never check phase with a sine wave signal! It is not necessary to modify both sides of the headphone in case of a defect in one channel only. In newer headphones the retaining rings (14) will be fixed by only two screws (15) each. 2. Cushions: The cushions (6) have a bayonet lock and can be removed by turning. 3. Cable: The first version of K 400 and K 500 had a cable 2486 K 0001. Fitting to this cable was the ring (16) 2458 Z0501. Later, the cable 2486 K 0002 with a modified sleeve was used. Thus the ring (16) had to be changed accordingly and was called 2458 Z 0511. Cable (24) 2486K0001 fits to ring (16) 2458Z0501 and adapter 1047Z0006 only. Cable (24) 2502K0005 fits to ring (16) 2458Z0511 and adapter 0018E0335 only Adapter 1047Z0006: 3,5mm inner part silver, 0018E0335: 3,5 mm inner part black or gold. Most of these former parts are no longer available. The cable (24) is fixed in a clamp of the ring (16). In an intermediate production batch the cable was made plugable, later soldered again. In case you get headphones for repair having plugged cables please solder the plug connection for better contact. Connecting the capsules the stranded wires should not be soldered in direction of the capsules solder tags but in transversal direction to the tags to prevent breaking of wires. Reparaturhinweise: 1. Kapseltausch: Nach Lösen des Schildes (23) und der Schraube (22) kann der Deckel (20,21) abgezogen werden. Dazu Schnapphaken durch vorsichtiges Loshebeln an den Bügelausnehmungen lösen. Die 4 Schrauben (15) lösen und Kardan entfernen. Bei Kapseltausch ist auf phasenrichtigen Anschluss der Kapseln zu achten. Der "Inphase" - Anschluss ist entweder durch einen Farbpunkt gekennzeichnet oder es ist zur Markierung eine Kunststoffnase mitgespritzt. Im Zweifelsfall sollte die Phasenlage durch Abhören kontrolliert werden. Bei Musik oder Sprache muss bei richtigem Anschluss und monauraler Tonquelle der Klang- eindruck aus der Kopfmitte kommen. Achtung: Phase nicht mit Sinus testen! Es ist nicht notwendig, beide Kapseln zu tauschen, sollte nur eine Hörkapsel defekt sein. Die Halteringe (14) werden nun mit jeweils 2 Schrauben (15) befestigt. 2. Polster: Die Polster (6) haben einen Bajonettverschluss und können durch Drehen abgenommen werden. 3. Kabel: In der ersten Bauphase des K400/K500 wurde ein Kabel 2486 K 0001 verwendet. Dazu passend war der Ring (16) 2458 Z 0501. Später wurde das Kabel 2502 K 0005 mit einer geänderten Tülle verwendet. Daher musste auch der Ring (16) angepasst werden und erhielt die Bestellnummer 2458 Z 0511. Kabel (24) 2486K0001 passt nur auf Ring (16) 2458Z0501 und Adapter 1047Z0006. Kabel (24) 2502K0005 passt nur auf Ring (16) 2458Z0511 und Adapter 0018E0335. Adapter 1047Z0006: 3,5mm Innenteil silberfarbig, 0018E0335: 3,5 mm Innenteil schwarz oder vergoldet. Die meisten dieser Teile sind nicht mehr erhältlich. Das Kabel (24) ist an der Tülle in eine Klemmvorrichtung am Ring (16) eingeschoben. In einer frühen Zwischenproduktion wurde das Kabel steckbar ausgeführt, später jedoch wieder verlötet. Wir empfehlen im Reparaturfall, gegebenenfalls angesteckte Kabeln zusätzlich zu verlöten. An den Kapseln sind die Anschlusslitzen nicht in Richtung der Lötfahnen, sondern quer dazu anzulöten, um Bruchgefahr zu verhindern.
