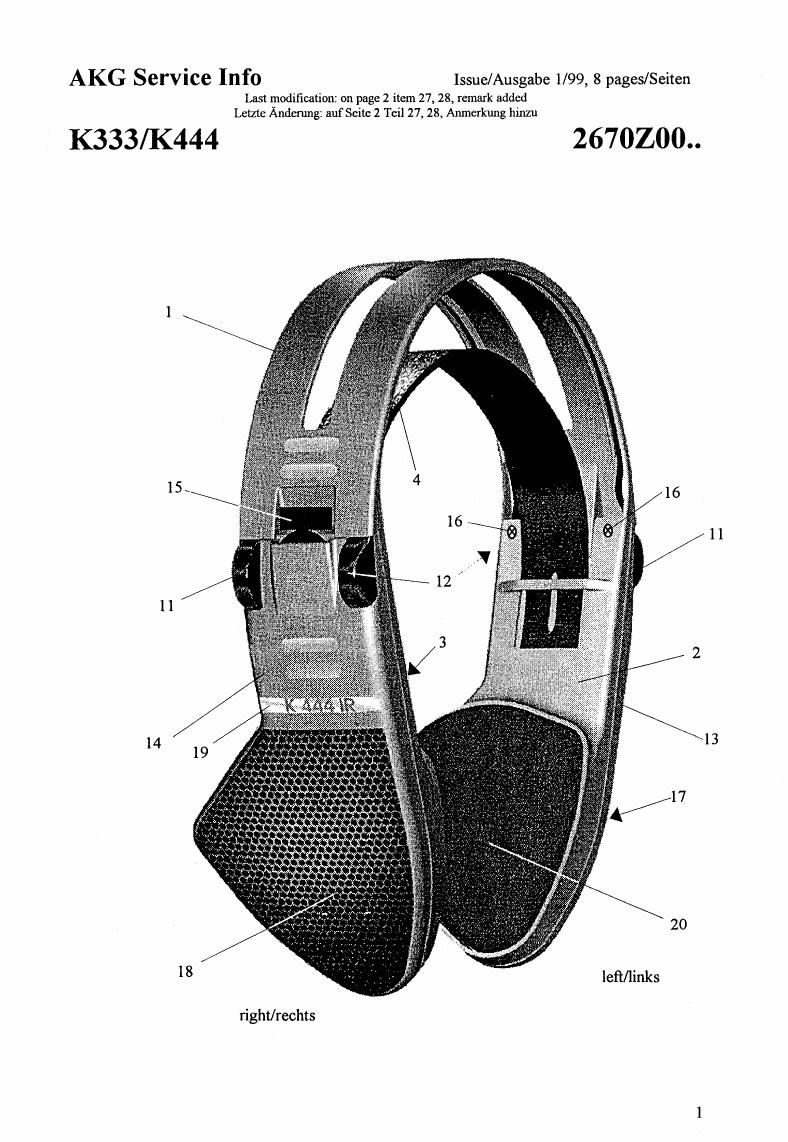

Page 1

AKG Service Info Issue/Ausgabe 1/99, 8 pages/Seiten

Last modification: on page 2 item 27, 28, remark added
Letzte Andsnmg: auf Seite 2 Teil 27, 28, Anmcrkung hinzu

K333/K444 2670Z00..

left/links

right/rechts

Page 2

K 333 A K 444 B

Description Item Part Nbr. QuanL/Stk. Bezeichnung
Pas. Bartellnumma A B
Headband 1 26702080] 1 - Bilge]
Headband 1 267020802 - 1 Edge]
Inner shell, lett 2 267020301 1 ~ lnnenschale, links
Inner shell, left 2 267020302 - l Innenschale, links
Inner shell, right 3 267020401 1 - Innenschale, rechts
Inner shell, right 3 267020402 - l Innenschale, rechts
Inner headband 4 267020901 1 - Bflgelband
Inner headband 4 267020902 - l Bflgelband
Receiver board lefl, comp], 2,3 MHZ 5 1403Ml301 l l Empfllngerprint links, komplett
Contact spring (5.1) 267022304 2 2 Kontaktfeder
Switch Sl (5.2) 140323501 1 l Schalter S]
Receiver board rigllncomplq 2,8Wz 6 1403M1302 l l Empfa'ngerprint rechts,komplett
Potentiometer RP], RPZ (6.1) 14032340] 2 2 Potentiometer RP], RP2
Cable (between 5 and 6) -- 140310301 1 1 abel (zwischen 5 und 6)
Screw EJOT KB 18x5, black (7) 0099N1801 4 4 Schraube EJOT KB 18x4, schwaxz
Capsule cover (9) 267020101 2 2 Kapseldccke]
Capsule DKK 39 (10) 256020004 2 2 Kapsel DKK 39
Diode - window, left 11 267021501 2 2 Diodenfenster, links
Diode - window, right 12 267021601 2 2 Diodenfenster, rechts
Outer cover, 1611 13 267020501 1 - AuBendeckel, links
Outer cover, left 13 267020502 - l AuBendeckel, links
Outer cover, right 14 267022601 1 - AuBendeckel, rechts
Outer cover, right 14 267022602 - l Auflendeckel, rechts
Indicator time 15 267021201 1 - Zeigerrahmen
Indicator frame 15 267021202 - 1 Zeigerrahmen
Screw EJOT KB 18X12, black 16 0099Nl804 4 4 Schraube EJOT KB 18x12, schwarz
Cover, left 17 26702130] 1 - Dekorhaube, links
Cover, left 17 267021302 - 1 Dckorhaube, links
Cover, right 18 267021401 1 - Dekorhaube, rechts
Cover, right 18 267021402 ~ 1 Dckorhaube, rechts
Label 19 470780001 - l Schild
Earcushion 20 2670M0101 2 2 Olupolster
Foam disk (behind capsule 10) (22) 267021901 - 2 Schaumscheibe (hinter Kapsel)
Foam disk (behind capsule 10) (22) 267021902 2 - Schaumscheibe (hinter Kapsel)
Foam disk (over pcboard 5,6) (24) 267022501 2 2 Schaumscheibc (fiber Print 5,6)
Screw EJOT KB 18x8, black (25) 0099N1802 2 2 Schraube EJOT KB 18x8, schwaiz
2 2 Schmube EJOT KB 18x6, schwarL
Power-Pack MH

Remarks:
0 Item 27 is no longer available and replaced by item 28: Part number 2670M0202 and 267020032 are identical but
future deliveries will only be sent under part mbr. 267020032
Items in brackets are not shown in drawings:
Capsule 10 is only available together with capsule cover 9. The capsule cover only can be ordered seperatelyi
Position of screws: Item 7: Printed circuit boards 5 and 6 to inner shell 2 and 3
Item 16: Inner shell 2 and 3 to outer cover 13 and 14
Item 25: Capsule cover 9 to outer cover 13 and 14; right screw when viewed to capsule
Item 26: Capsule cover 9 to outer cover 13 and 14; lcfl screw when viewed to capsule
Anmerkungen:
0 Teil 27 ist nicht mehr lieferbar und durch 28 ersetzt. Teile 2670M0202 und 267020032 sind vollig ident, kunfiig wird
nur mehr die Teilenummer 267020032 benutzt.
Pos. - Nummem in Klammcrn sind in den Zeichnungen nicht dargestellt
Die Kapse] 10 ist nur mit Deckel 9 erhaltlich, der Deckel kann jedoch auch alleine bezogen werden
Iage der Schrauben: Teil Nr. 7: Print 5 und 6 zu Innenschale 2 und 3
Teil Nr. 16: Innenschale 2 und 3 zu Auflendeckel 13 und [4
Teil Nr. 25: Kapseldeckel 9 Zn Auflendeckel 13,14; rechtc Schraube (Blick aufKapsel)
Teil Nr. 26: Kapseldecke] 9 zu AuBendeekel 13,14; linke Schraube (Blick aufKapsel)
