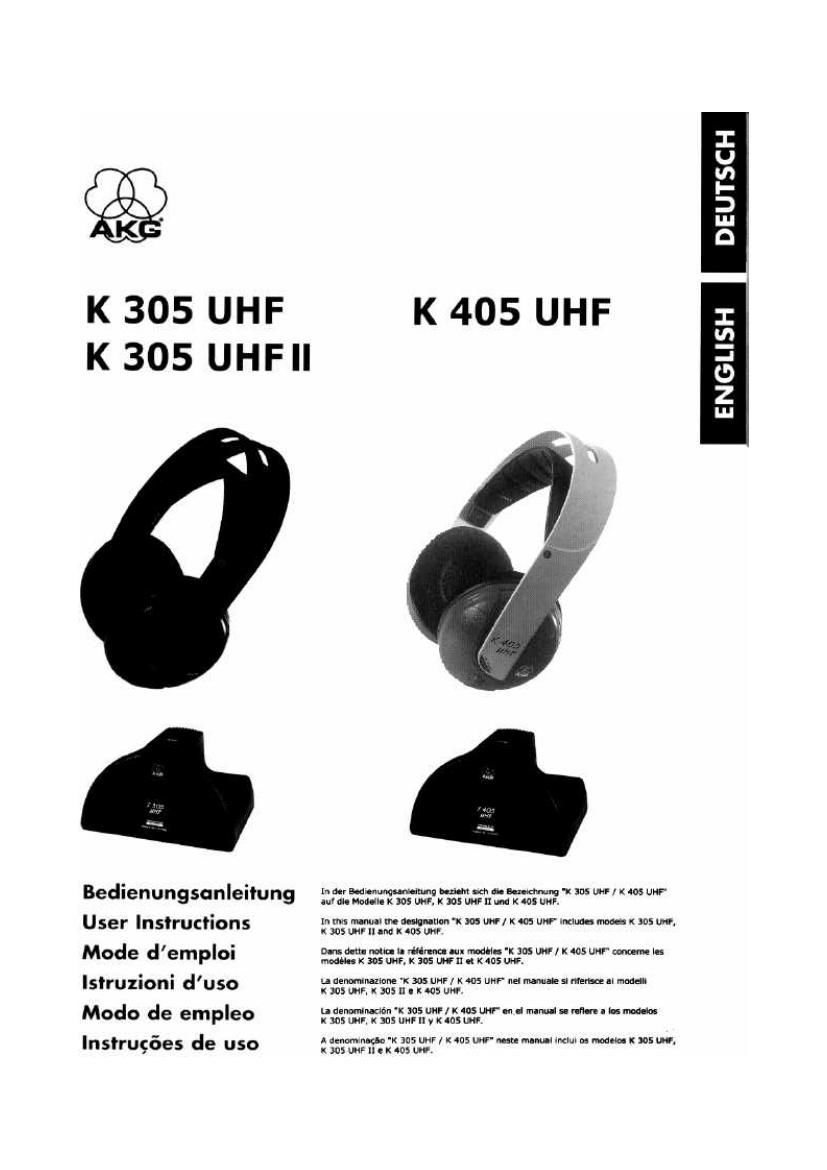

Akg k 305 uhf owners manual
This is the 30 pages manual for akg k 305 uhf owners manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from akg k 305 uhf owners manual (Ocr-read)
Page 1
Inhalt 1. Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 2. Kurzbeschreibung . . . . . . . . . . . . . . . . . . . . . . 2 3. Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . 2 4. Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . 3 5. Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . 3 6. Inbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . 3 7. Wichtige Hinweise . . . . . . . . . . . . . . . . . . . . . 4 8. Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . 5 9. Technische Daten . . . . . . . . . . . . . . . . . . . . . . 5 10. Garantiebedingungen . . . . . . . . . . . . . . . . . . . 5 1 Einleitung Sehr geehrter Kunde! Vielen Dank, daß Sie ein AKG-Produkt gewählt haben. Das Drahtlos-Kopfhörersystem K 305 UHF/K 405 UHF arbeitet mit modernster UHF-Übertragungstechnik. Damit Sie die Vorteile des K 305 UHF/K 405 UHF voll und ganz genießen können, lesen Sie bitte diese Bedienungsanleitung vor Inbetriebnahme des Gerätessorgfältig durch. Bewahren Sie die Bedienungsanleitung sorgsam auf, damit Sie bei eventuellen Fragen jederzeit nachschlagen können. 2 Kurzbeschreibung Dieses Kopfhörersystem - basiert auf dem neuesten Stand der Funkübertragungstechnik im UHF-Bereich; - kann an jedem Audio-, Video- und TV-Gerät mit Kopfhörer- oder AUDIO LINE-Ausgang betrieben werden; - bietet Ihnen vollendeten Hörgenuß und volle Bewegungsfreiheit bei einer Reichweite von bis zu 100 m, wobei das Signal auch durch Wände und Decken hin- durch übertragen wird. Damit Sie den absoluten Hörgenuß, den Ihnen Ihr Kopfhörersystem bietet, mit anderen Personen teilen können, können Sie mehrere Kopfhörer mit einem Sender betreiben. Kopfhörer K 305 UHF/ K 405 UHF erhalten Sie auch einzeln als Zubehör! 3 Sicherheitshinweise 1. Betreiben Sie den Kopfhörer K 305 UHF/K 405 UHF nur mit 2 Stk. 1,2 V-Akkus oder 2 Stk. 1,5 V-Batterien der Größe AAA. 2. Versuchen Sie niemals, nicht aufladbare Batterien mittels der Ladefunktion aufzuladen. 3. Vergewissern Sie sich vor jedem Ladevorgang, daß sich aufladbare Batterien (Akkus) im Kopfhörer befinden. 4. Entsorgen Sie leere Batterien oder kaputte Akkus gemäß den jeweils geltenden Entsorgungsvorschriften. Werfen Sie sie keinesfalls ins Feuer. 5. Betreiben Sie den Sender nur mit dem mitgelieferten Netzadapter (12 V DC, 200 mA). Überprüfen Sie, ob die am Netzadapter angegebene Spannung mit der Netzspannung in Ihrem Versorgungsgebiet übereinstimmt. Wenn Sie den Sender mit einem anderen Netzgerät betrei- ben, erlischt die Garantie. 6. Schalten Sie den Kopfhörer nach Gebrauch stets aus. 7. Versuchen Sie nicht, das Gehäuse des Kopfhörers oder des Senders zu öffnen. Lassen Sie Servicearbeiten nur von qua- lifizierten Technikern durchführen. 8. Lassen Sie die Geräte nie in der Nähe von Wärmequellen, wie z.B. Radiatoren oder Heizstrahlern, oder an Orten ste- hen, wo sie dem direkten Sonnenlicht, starker Staubentwicklung, Feuchtigkeit, Regen, Vibrationen oder Erschütterungen ausgesetzt sind. 9. Reinigen Sie das Gehäuse des Kopfhörers und des Senders keinesfalls mit Alkohol, Benzin oder Farbverdünnung. 10. Wenn Sie den Sender über längere Zeit nicht benützen (z.B. wenn Sie verreisen), ziehen Sie den Netzadapter von der Netzsteckdose ab. 11. Beachten Sie auch Kapitel 7 Wichtige Hinweise.
Page 2
4 Lieferumfang Ihr Kopfhörersystem besteht aus folgenden Komponenten: Kopfhörer K 305 UHF oder K 405 UHF Sender T 305 UHF oder T 405 UHF Verbindungskabelvon 3,5-mm Stereoklinke auf 2 x Cinch zum Anschluß des Senders an Ihre Audio-, Video- oder TV-Anlage Stereo-Zwischenstecker 3,5/6,3 mm Netzadapter zur Stromversorgung des Senders 2 Stk. NiCd-Akkus 1,2 V, Größe AAA zur Stromversorgung des Kopfhörers Falls etwas fehlt, wenden Sie sich bitte umgehend an Ihren AKG- Händler. 5 Bedienelemente 5.1 Kopfhörer (Fig. 1) 1. POWER: Ein/Ausschalter 2. Einschaltkontroll-LED (grün) 3. Ladekontakte 4. Batteriefach (unter abnehmbarem Ohrpolster) 5. TUNING: Frequenzfeinabstimmregler 6. VOLUME: Lautstärkeregler 5.2 Sender (Fig. 2) 7. AUDIO IN, ❍❍: Audio-Eingänge 8. DC 12 V: Anschlußbuchse für Netzadapter 9. FREQ. ADJUST: Frequenzabstimmrad 10. Ladestifte 11. POWER ON/CHARGE: Dreifarbige Kontroll-LED für Lade- und Betriebszustand 6 Inbetriebnahme 6.1 Anschließen des Senders an das Netz 1. Schließen Sie das Kabel des mitgelieferten Netzadapters an die DC 12 V-Buchse (8) an der Rückseite des Senders an (s. Fig. 3). 2. Überprüfen Sie, ob die am Netzadapter angegebene Spannung mit der Netzspannung in Ihrem Versorgungsgebiet übereinstimmt. Wenn dies der Fall ist, schließen Sie den Netzadapter an eine Netzsteckdose an (s. Fig. 4). Der Sender ist damit automatisch betriebsbereit. Beachten Sie, daß sich der Sender erst dann einschaltet, wenn ein Audiosignal an den AUDIO IN-Buchsen bzw. der ❍❍-Buchse anliegt. 6.2 Anschließen des Senders an die Audio- oder Videoanlage Sie können den Sender entweder an einen Kopfhörerausgang (3,5-mm- oder 6,3-mm-Klinkenbuchse) oder einen LINE OUT- bzw. REC OUT-Ausgang anschließen. 6.2.1 Anschließen an einen Kopfhörerausgang 1. Bevor Sie den Sender mit Ihrer Anlage verbinden, schalten Sie Ihre Anlage aus. 2. Schließen Sie den roten Cinch-Stecker (rechter Kanal) des mitgelieferten Verbindungskabels an die rote AUDIO IN R- Buchse (7) und den weißen Cinch-Stecker (linker Kanal) an die weiße AUDIO IN L-Buchse (7) an der Senderrückseite an (s. Fig. 5). 3. Stecken Sie den Stereoklinkenstecker des Verbindungs- kabels (s. Fig. 6) an den Kopfhöreraus-gang Ihrer Anlage an. 4. Wenn Ihr Gerät eine 6,3-mm-Klinkenbuchse als Kopfhörerausgang besitzt, stecken Sie den mitgelieferten Zwischenstecker an das Verbindungskabel an. Schließen Sie dann den Zwischenstecker an den Kopfhörerausgang an. 6.2.2 Anschließen an einen LINE OUT/REC OUT- Ausgang 1. Bevor Sie den Sender mit Ihrer Anlage verbinden, schalten Sie Ihre Anlage aus. 2. Schließen Sie den roten Cinch-Stecker (rechter Kanal) des mitgelieferten Verbindungskabels an die rote LINE OUT R- bzw. REC OUT R-Buchse und den weißen Cinch-Stecker (linker Kanal) an die weiße LINE OUT L- bzw. REC OUT L- Buchse an Ihrer Anlage an (s. Fig. 7). 3. Stecken Sie den Stereoklinkenstecker des Verbindungs- kabels an die ❍❍-Buchse (7) an der Rückseite des Senders an (s. Fig. 8). 6.3 Aufladen der Akkus im Kopfhörer Um die Lebensdauer der Akkus nicht zu beeinträchtigen, werden sie in ungeladenem Zustand ausgeliefert. Laden Sie daher die Akkus vor der ersten Inbetriebnahme auf. Die Akkus sind bereits im Kopfhörer eingelegt. 3 DEUTSCH
