Extracted text from akg k 141 service manual (Ocr-read)

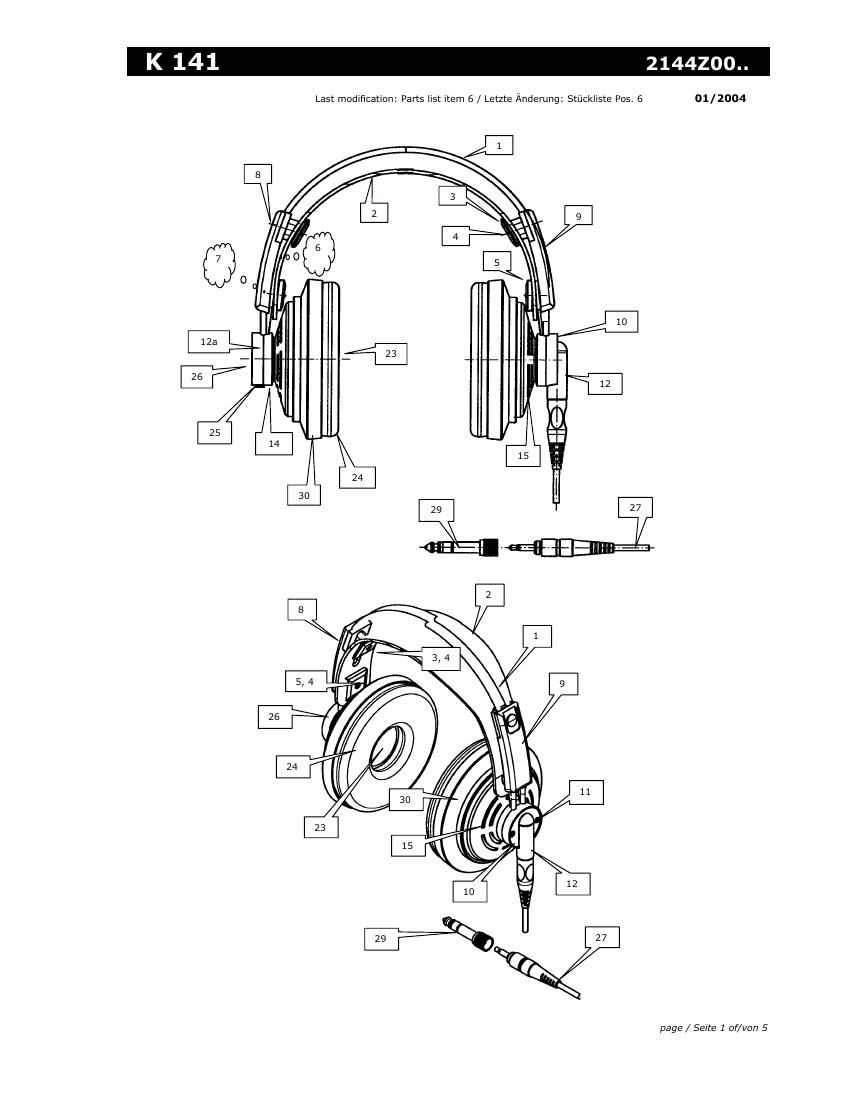

Page 1
K 141 2144Z00.. page / Seite 2 of/von 5 _________________________________________________________________________ AKG Acoustics GmbH, A Harman International Company , Lemböckgasse 21-25, A-1230 Wien, Austria. Tel.: (431)86654-0, FAX: (431)86654-1514, service@akg.com , www.akg.com 1 3 5 16 20 2 6 14 18 30 21 4 33 17 39 29 13 7 27 12 10 9 24 23 15 30 13 32 26 31 20 11 10 12 33 19 11
Page 2
K 141 2144Z00.. page / Seite 3 of/von 5 K 141 2144Z0001,02: A K 141/2 2144Z0005: B K 141 Monitor 2144Z0024: C K 141 Studio 2144Z0012: D K 141 Studio II 2144Z0013: E Description Item Pos. Part Nbr. Best.-Nr. A K141 old/alte Version 01,02 B K141/2 0005 C K141 Monitor 0024 D K141 Studio 0012 E K141 StudioII 0013 Bezeichnung Outer headband 1 2040M0208 1 1 1 - - Bügel Outer headband 1 2040M0211 - - - 1 1 Bügel Headband 2 2144Z0702 1 - 1 1 1 Bügelband Headband 2 2144Z0704 - 1 - - - Bügelband Wedge 3 2144Z0301 2 2 2 2 2 Führungskeil Screw B 2,2x9,5 for 3+5 with 8 4 7981D2201 4 4 4 4 - Schraube B 2,2x9,5 für 3+5 an 8 Screw KB22x8 for 3+5 with 8 4 0099N2204 - - - - 4 Schraube KB22x8 für 3+5 an 8 Cover 5 2144Z0401 2 2 2 2 2 Deckel Rubber loop 6 2040M0303 2 2 2 2 - Gummischlaufe Rubber loop 6 2040M0304 - - - - 2 Gummischlaufe Slider 7 2144Z0501 2 2 2 2 2 Gleitstück Cover, right 8 2144Z0202 1 - - - - Schiffchen, rechts Cover, right 8 2144Z0204+) - 1 - - - Schiffchen, rechts Cover, right 8 2144Z1502+) - 1 1 - - Schiffchen, rechts Cover, right 8 2144Z1504 - - - 1 1 Schiffchen, rechts Cover, left 9 2144Z0201 1 - - - - Schiffchen, links Cover, left 9 2144Z0203+) - 1 - - - Schiffchen, links Cover, left 9 2144Z1501+) - 1 1 - - Schiffchen, links Cover, left 9 2144Z1503 - - - 1 1 Schiffchen, links Plate 'K141' 10 4517S0003 0 - - - - Schild 'K141' Plate 'K141 Monitor' 10 4517S0026 1 - 1 - - Schild 'K141 Monitor' Plate 'Made in Austria' 10 2058Z3002 - - - 1 - Schild 'Made in Austria' Plate 'Made in Austria' 10 2058Z4201 - - - - 1 Schild 'Made in Austria' Screw M2x6 for 12 11 0965D2003 2 - - - - Schraube M2x6 für 12 Screw KB 22x7 for 12 11 0099N2201 - 2 2 - - Schraube KB 22x7 für 12 Screw KB 22x8 for 12 11 0099N2213 - - - 3 3 Schraube KB 22x8 für 12 Lid 12 2040Z0903 2 2 2 - - Deckel Lid, left 12 2040Z0904 - - - 1 - Deckel, links Lid, left, with Mini-XLR socket 12 2040M9901 - - - - 1 Deckel, links, mit MiniXLR Buchse Lid, right 12a 2040Z0905 - - - 1 - Deckel, rechts Lid, right 12a 2040Z0907 - - - - 1 Deckel, rechts Screw M4x12 for 1+system 13 0084D4000 2 - - - - Schraube M4x12 für 1+System Screw KB 40x14 for 1+system 13 0099N4001 - - 2 2 2 Schraube KB 40x14 für 1+System Shell 14 2040Z0801 2 - - - - Topf Shell 14 2040Z0802 - 2 2 - - Topf Shell 14 2040Z0803 - - - 2 - Topf Shell 14 2040Z0804 - - - - 2 Topf Cover 15 2040Z3301 2 - - - - Haube Cover 15 2040Z3302 - - 2 2 2 Haube Cover 15 2144Z1301 - 2 - - - Haube Damper Ring 16 2144Z1001 2 2 2 2 2 Reibung Swivel joint 17 2040Z0501 2 - - - - Gelenkstück Swivel joint 17 2040Z0502 - 2 2 2 2 Gelenkstück Cardan clamp 18 2040Z0401 2 2 2 2* 2 Kardan-Mittelstück Nut M4 for 13 19 0562D4000 2 - - - - Mutter M4 für 13 Capsule DKK32 20 2030Z0010 2 2 2 - - Kapsel DKK32 Capsule XXL 20 2606B0002 - - - 2* - Kapsel XXL Capsule XXL 20 2606B0003 - - - - 2 Kapsel XXL or equally useable variation 20 2606B0005 - - - - 2 gleichermaßen verwendbare Version Foam strip 21 2144Z1201 2 2 2 2 2 Streifen Disc 23 2144Z0801 2 2 2 2 2 Scheibe Cushion, bayonet lock 24 2144Z1601 - - ? 2 2 Polster mit Bajonettverschluß Cushion with adhesive 24 2144Z0602 2 2 ? - - Polster mit Klebeauftrag Stopper 25 2040Z1901 1 1 1 - - Verschluß Plate 'AKG' 26 4518S0001 0 - - - - Schild 'AKG' Plate 'AKG' 26 4518S0011 1 - 1 - - Schild 'AKG' Plate 'AKG' 26 4667S0001 - 2 - - - Schild 'AKG' Plate 'AKG' 26 2058Z3003 - - - 1 - Schild 'AKG' Plate 'AKG' 26 2058Z4301 - - - - 1 Schild 'AKG' +) use this version that corresponds to the second side of the K141 / Jene Variante verwenden, die dem Bauzustand der 2. Seite des K141 entspricht *) see Remarks / siehe Hinweise
