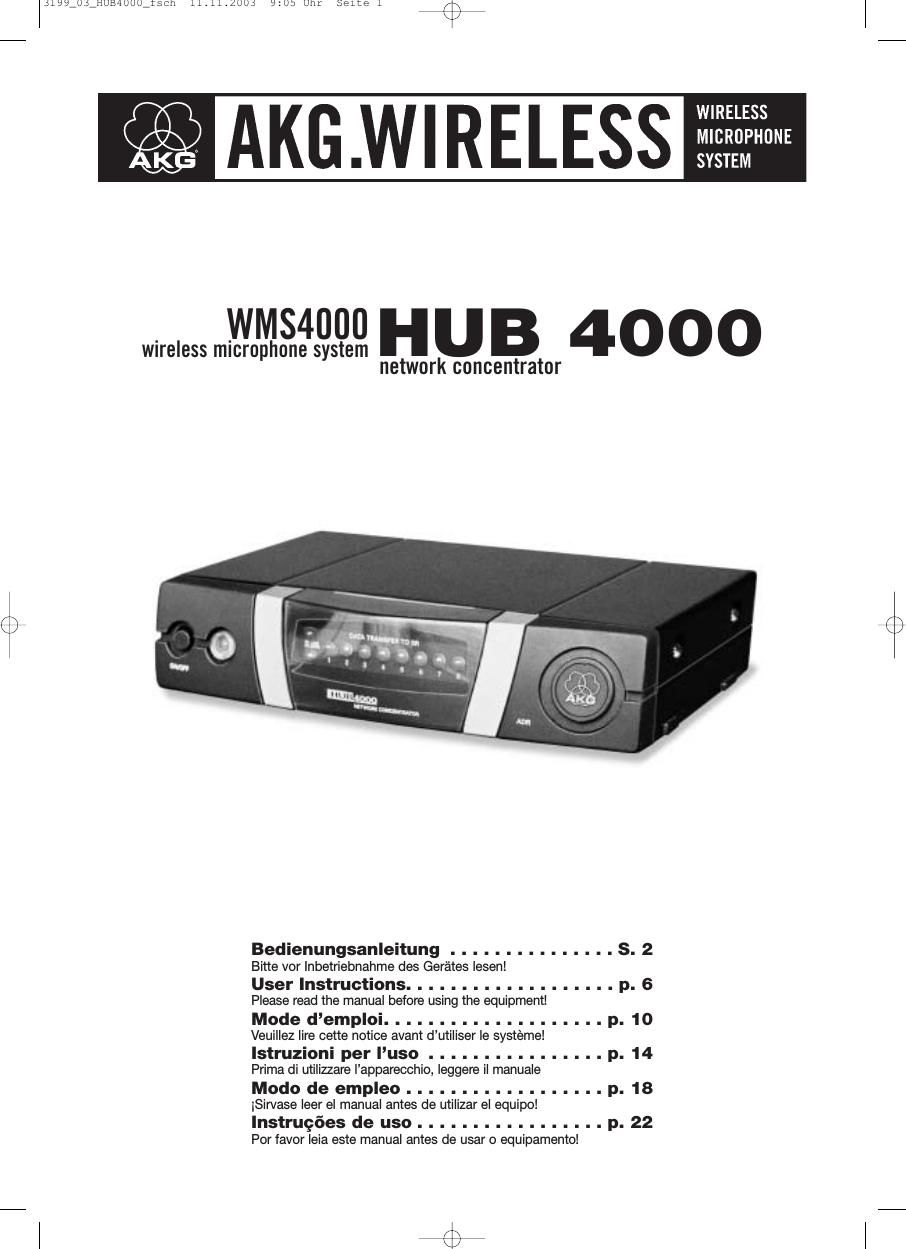

Akg hub 4000 owners manual
This is the 31 pages manual for akg hub 4000 owners manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from akg hub 4000 owners manual (Ocr-read)
Page 1
1 Sicherheit und Umwelt 1.1 Sicherheit 1.2 Umwelt 2.1 Einleitung Siehe Fig. 3.1 und 3.2. Details siehe Bedienungsanleitung SR 4000. 2.2 Lieferumfang 2.3 Optionales Zubehör 2 HUB 4000 1. Schütten Sie keine Flüssigkeiten auf das Gerät und lassen Sie keine sonstigen Gegenstände durch die Lüftungsschlitze in das Gerät fallen. 2. Das Gerät darf nur in trockenen Räumen eingesetzt werden. 3. Das Gerät darf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausge- tauscht werden können. 4. Prüfen Sie vor Inbetriebnahme des Gerätes, ob die auf dem mitgelieferten Netzgerät angegebene Betriebsspannung der Netzspannung am Einsatzort entspricht. 5. Betreiben Sie das Gerät ausschließlich mit dem mitgelieferten Netzgerät mit einer Ausgangsspannung von 12 V DC. Andere Stromarten und Spannungen könnten das Gerät ernsthaft beschädigen! 6. Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das Geräteinnere gelangen sollte. Ziehen Sie in diesem Fall sofort das Netzkabel des Netzgeräts aus der Steckdose und lassen Sie das Gerät von unserem Kundendienst überprüfen. 7. Ziehen Sie das Netzkabel des Netzgeräts bei längerer Nichtverwendung aus der Steckdose. Bitte beachten Sie, dass bei angestecktem Netzgerät das Gerät nicht vollständig vom Netz getrennt wird, wenn Sie es ausschalten. 8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z. B. Radiatoren, Heizungsrohren, Verstärkern, usw. auf und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus. 9. Verlegen Sie zur Vermeidung von Störungen bzw. Einstreuungen sämtliche Leitungen, speziell die der Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen. Bei Verlegung in Schächten oder Kabelkanälen achten Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzubringen. 10.Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie unbedingt das Netzkabel des Netzgeräts vorher aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheu- ernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffteile beschädigen könnten. 11.Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung beschriebenen Anwendungen. Für Schäden infolge unsachgemäßer Handhabung oder missbräuchlicher Verwendung kann AKG keine Haftung übernehmen. 1. Das Netzgerät nimmt auch bei ausgeschaltetem Gerät einen geringen Strom auf. Um Energie zu spa- ren, ziehen Sie daher das Netzkabel des Netzgeräts von der Netzsteckdose ab, wenn Sie das Gerät längere Zeit nicht benützen. 2. Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften. 3. Die Verpackung ist recyclierbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem. Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen,und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg! Der HUB 4000 ist ein von AKG entwickelter Ethernet-Hub mit Netzwerkanschluss zum Steuern von bis zu 8 Empfängern SR 4000 von einem PC aus. Die dazu erforderliche Software MCS 4000 ist separat erhältlich und läuft unter Mac OS, Windows und LINUX. (Die genauen Systemvoraussetzungen finden Sie im MCS 4000 Handbuch.) Für größere Anlagen mit mehr als 8 Kanälen können Sie die entsprechende Anzahl HUB 4000 mittels han- delsüblicher Ethernet-Hubs kaskadieren. Sie können das Gerät entweder freistehend aufstellen oder mit dem mitgelieferten 19"-Montageset in ein 19"-Rack einbauen. Kontrollieren Sie bitte, ob die Verpackung alle oben angeführten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler. 2 Beschreibung 1 Ethernet-Hub HUB 40001 Inline-Netzgerät (wenn auf der Verpackung angekreuzt) 8 Datenkabel1 Rackmontageset Steuersoftware MCS 4000 3199 _03_HUB4 000 _fsch 11.11.2003 9:05 U hr Seite 2
Page 2
2.4 Bedienelemente 2.4.1 Frontplatte Fig. 1: Frontplatte des HUB 4000 Siehe Fig. 1. 2.4.2 Rückseite Fig. 2: Rückseite des HUB 4000 Siehe Fig. 2. Hinweis: Warnung! Wichtig! 3.1 Datenverbindungen 3.1.1 Direkte Verbindung zum PC Siehe Fig. 4. 3.1.2 Verbindung zum PC via Ethernet-Hub Siehe Fig. 5. ON/OFF:Ein/Ausschalttaste mit Kontroll-LED. Wenn das Gerät eingeschaltet ist, leuchtet die Kontroll- LED grün. PC LINK:Diese grüne LED leuchtet konstant, wenn das Gerät an ein Ethernet-Netzwerk angeschlossen ist. PC DATA:Diese grüne LED blinkt, wenn das Gerät Daten empfängt oder sendet. DATA TRANSFER TO SR 1-8:Diese blauen LEDs zeigen den Datenaustausch zwischen dem HUB 4000 und den angeschlossenen Empfängern SR 4000 an. Jedem Datenanschluss SR 1 bis SR 8 an der Rückseite des Geräts ist eine LED zugeordnet. Jede LED zeigt folgende Betriebszustände an: LED blinkt:Zwischen dem entsprechenden Datenanschluss am HUB 4000 und dem angeschlosse- nen Empfänger SR 4000 werden Daten ausgetauscht. LED blinkt langsam(ca. 1 Mal in 3 Sekunden): Es treten Kommunikationsprobleme zwischen dem entsprechenden Datenanschluss am HUB 4000 und dem zugeordneten Empfänger auf. (Hard- oder Softwarefehler, Datenkabel defekt o.ä.) LED dunkel:Am entsprechenden Datenanschluss ist kein Empfänger angeschlossen oder die Verbindung wurde getrennt. ADR:Unter der Abdeckung mit dem AKG-Logo befindet sich eine Gruppe von 4 DIP-Schaltern zum Einstellen der IP-Adresse des Geräts. PC LINK:RJ 45-Buchse zum Anschluss des Verbindungskabels zum PC. Das Verbindungskabel ist nicht im Lieferumfang enthalten. Wenn Sie das Gerät direkt an einen PC anschließen, benötigen Sie ein ausgekreuztes Netzwerkkabel. Wenn Sie das Gerät an ein Standard- Ethernet-Hub anschließen, benötigen Sie ein nicht ausgekreuztes Netzwerkkabel. RECEIVER DATA SR 1 - SR 8:RJ 11-Buchsen zum Anschluss von bis zu 8 Empfängern SR 4000. 12 V/500 mA:Verschraubbare DC-Eingangsbuchse zum Anschluss des mitgelieferten Netzgeräts (12 V DC, 500 mA). Betreiben Sie das Gerät ausschließlich mit dem mitgelieferten Netzgerät mit einer Ausgangsspannung von 12 V DC, 500 mA. Andere Stromarten und Spannungen könnten das Gerät ernsthaft beschädigen! Bevor Sie das Gerät in Betrieb nehmen, kontrollieren Sie, ob die am mitgelieferten Netzgerät angegebene Netzspannung mit der Netzspannung am Einsatzort übereinstimmt. Der Betrieb des Netzgeräts an einer anderen Netzspannung kann zu Schäden am Gerät führen. 1. Wenn Sie das Gerät direkt mit einem PC verbinden wollen, benötigen Sie ein ausgekreuztes Netzwerkkabel. 2. Verbinden Sie die PC LINK-Buchse am HUB 4000 mit dem Netzwerkeingang am PC oder an der Ethernet-Karte. (Näheres dazu entnehmen Sie bitte dem Handbuch des PCs.) Ein HUB 4000 erlaubt Ihnen, bis zu 8 Empfänger SR 4000 von einem PC aus zu steuern. Mittels eines oder mehrerer handelsüblicher Ethernet-Hubs können Sie mehrere HUB 4000 kaskadieren und ebenfalls vom PC aus steuern. Wie viele Empfänger Sie tatsächlich am PC steuern können, wird letztlich von der Größe und Auflösung des Bildschirms abhängen. 3 HUB 4000 2 Beschreibung 3 Inbetriebnahme 3199 _03_HUB4 000 _fsch 11.11.2003 9:05 U hr Seite 3
