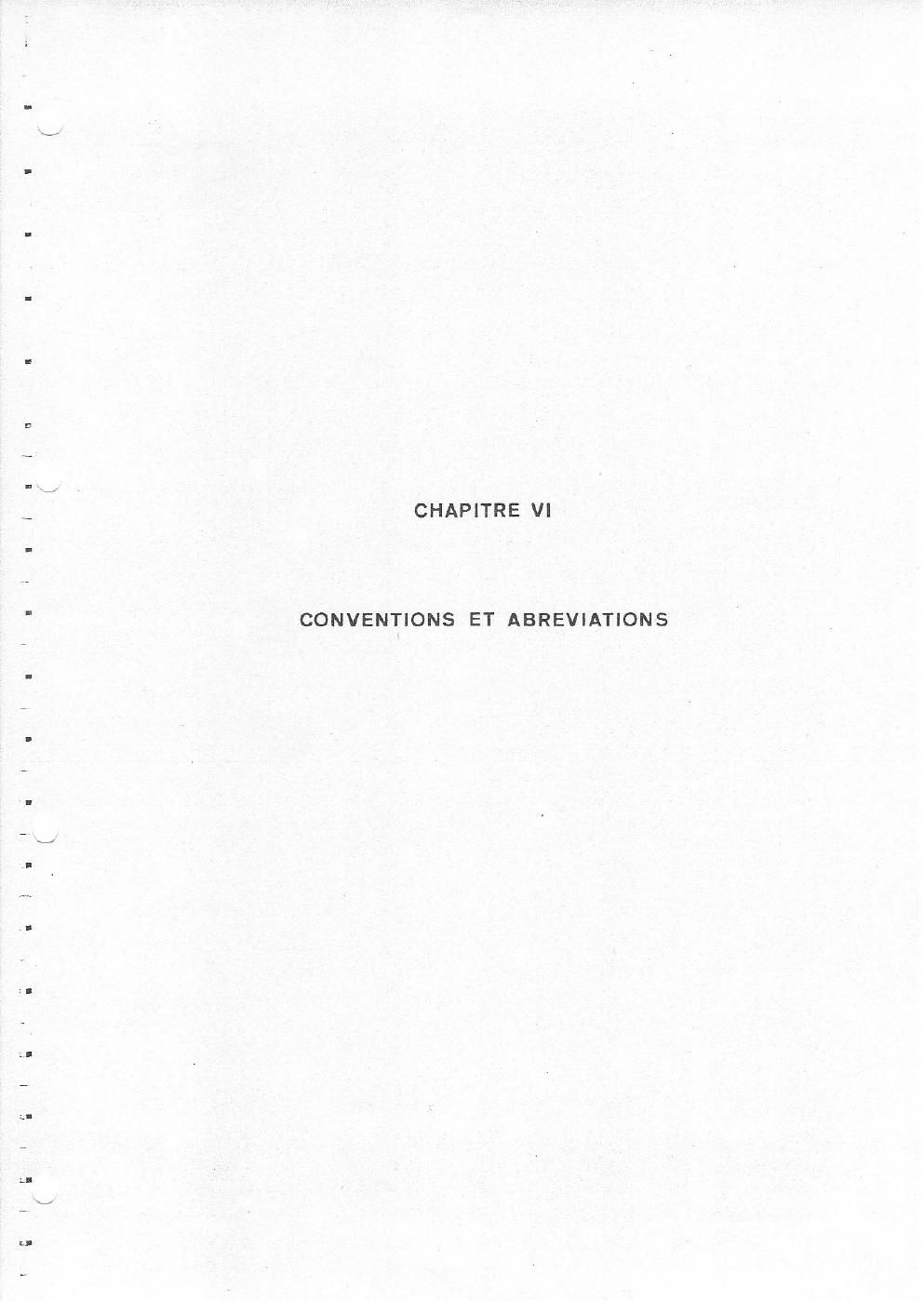

CHAPITRE VI
CONVENTIONS ET ABREVIATIONS
Page 2
Ce sent 125 conventions et les abréviations utilisées sur les schémas électriques.
R Désigne une resistance
C Désigne un condensateur
L Désigne une inductance
Q Désigne un transistor
D Désigne une décade
T Désigne un transformateur
SO Désigne une prise multipoint
J Désigne une prise coaxiale ou fiche banana
K Désigne un contacteur.
VI-l
