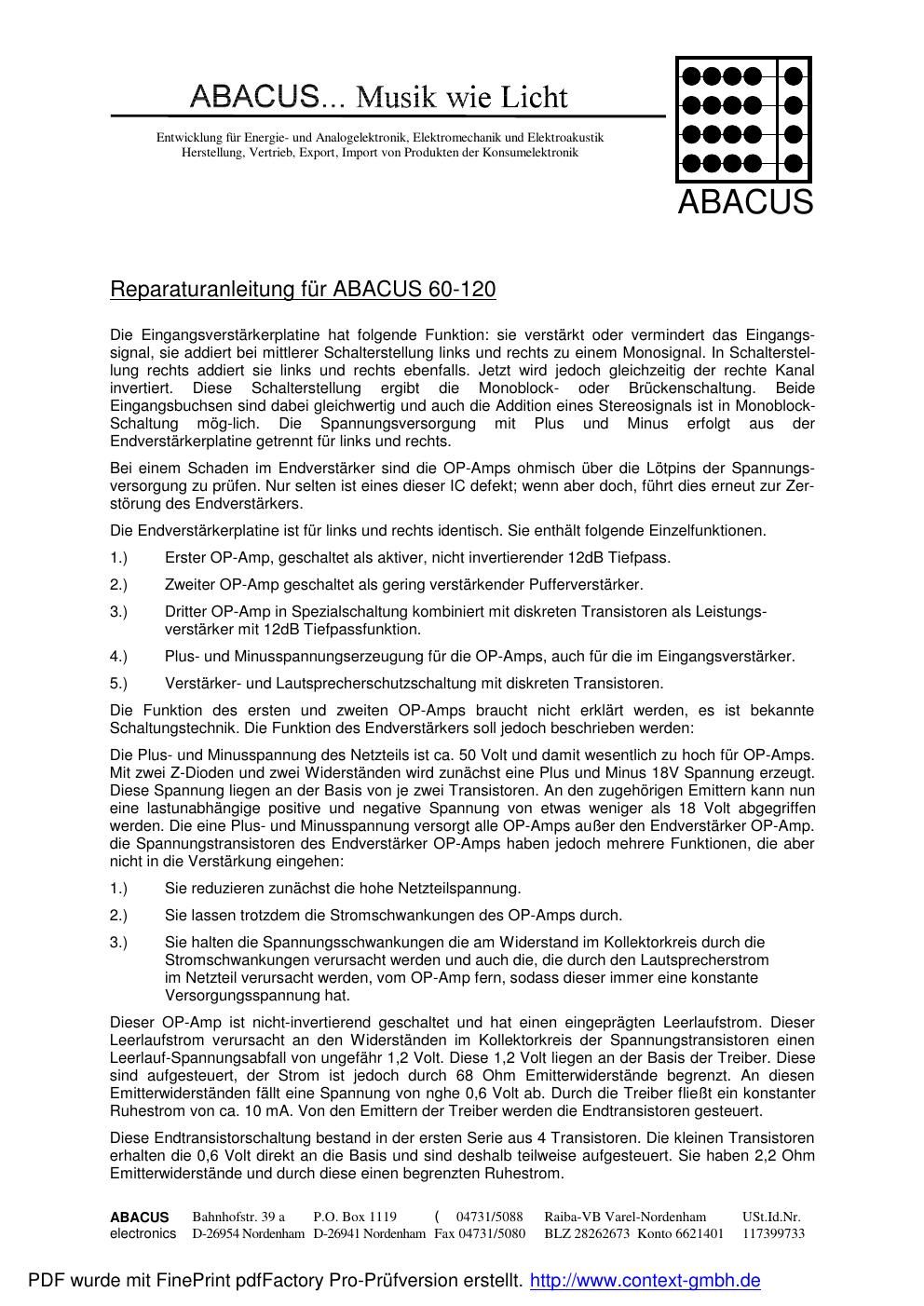

Page 1
ABACUSEntwicklung für Energie- und Analogelektronik, Elektromechanik und Elektroakustik Herstellung, Vertrieb, Export, Import von Produkten der Konsumelektronik ABACUS electronicsBahnhofstr. 39 a D-26954 NordenhamP.O. Box 1119 D-26941 Nordenham( 04731/5088 Fax 04731/5080Raiba-VB Varel-Nordenham BLZ 28262673 Konto 6621401USt.Id.Nr. 117399733 Der Spannungsabfall über diese Widerstände wird auf 75mV eingestellt.Die großen Endtransistoren erhalten die 0,6Volt über je eine Diode in Durchlassrichtung. Diese Transistoren sind deshalb im Ruhezustand ganz gesperrt. Die Geräte der späteren Serie enthalten nur 2 Endtransistoren. Die Funktion der kleinen Transisitoren wird von den großen mit übernommen. Die Basis der Endtransistoren erhält die Ruhespannung ebenfalls über je eine Diode in Durchlassrichtung, und diese Transistoren sind so im Leerlauf ganz gesperrt. Um einen geringen Ruhestrom zu erhalten sind diese Dioden jedoch durch je einen 100 Ohm Widerstand überbrückt. Hier wird der Spannungsabfall über die 68 Ohm Emitterwiderstände der Treiber auf 525mV gestellt.Da später eine weitere Schaltungsänderung vorgenommen wurde, wird diese ebenfalls beschrieben: Es sind ebenfalls nur 2 Endtransistoren vorhanden. Die Basis wird direkt von den Treiberemittern mit ca. 0,6V Leerlaufspannung angesteuert. Die Emitter der Endtransistoren liegen nicht direkt, sondern über eine Leistungsdiode in Durchlassrichtung an der Versorgungsspannung. Diese Dioden sind mit je einem 1 Ohm Widerstand überbrückt. Der Spannungsabfall über diese 1 Ohm Widerstände wird auf 30mV eingestellt.Die Endtransistoren haben in allen drei Schaltungsarten einen Leerlaufstrom von ca. 30mA und eine Leerlaufverlustleistung von ca. 1,5 Watt je Transistor. Die Steuerung der Endtransistoren erfolgt so: Es fällt auf, dass der Ausgang des OP-Amps scheinbar keine Funktion hat, sondern mit einem Widerstand mit Masse verbunden ist. Der Ausgang des OP- Amps ist auch über einen Kondensator mit dem Lautsprecherausgang verbunden. Dieser hat jedoch keine Steuerfunktion sondern unterdrückt Schwingneigungen. Wenn der OP-Amp mit einem Signal angesteuert wird, hat dies einen Stromfluß durch den Ausgangswiderstand zur Folge. Dieser Strom muß über die Widerstände im Kollektorkreis der Spannungstransistoren in den OP-Amp fließen und verursacht einen zusätzlichen Spannungsabfall an diesen Widerständen. Der Stromfluß erfolgt jedoch nie gleichzeitig an der positiven und negativen Seite, sondern immer entweder oder, also im Wechseltakt. Die Steuerung der Transistoren erfolgt nicht über den Spannungsabfall, sondern den Strom. Die Spannungserhöhung ergibt sich, weil ohne diese keine Stromerhöhung möglich ist. Die Spannungsschwankung wird nicht durch die Widerstände verursacht, sondern durch die Transistoren. Die Kombination Treiber/Endtransistor arbeitet bis zum Öffnen der Endtransistoren als Emitterfolger, danach als Darlingtonschaltung. Der Lautsprecherausgang funktioniert jedoch in keinem Betriebs- zustand als Emitterfolger. Der OP-Amp ist als Differenzverstärker geschaltet und regelt über die Gegenkopplung die Ausgangs- spannung, sodass diese in einem festen last- und phasenlage-unabhängigen Verhältnis zur Eingangs- spannung steht. Der Kondensator über dem Gegenkopplungswiderstand dient zur Schwingungs- unterdrückung. Die elektronische Sicherung schaltet bei Überlastung die Versorgungsspannung der OP-Amps nach Masse. Hierdurch sind die Treiber- und Endtransistoren gesperrt. Die Sicherung wird beim Aus- schalten des Netzschalters automatisch entriegelt, indem die Netzteilkondensatoren entladen werden. Wenn ein Verstärker defekt ist, überprüfen Sie zunächst die Sicherungen der jeweiligen Seite. Messen Sie nach Ablöten der Endtransistoren diese durch. Sind diese defekt, sind auch die Treiber- transistoren auf der Platine defekt. Es ist zweckmäßig, alle 6 Transistoren und die Z-Dioden auf der Platine zu erneuern. Die Transistoren der elektronischen Sicherung bleiben normalerweise unbe- schädigt. löten Sie zunächst die Treibertransistoren noch nicht wieder ein und lassen Sie die Basisverbindung zu den Endtransistoren noch offen. Nach dem Einschalten muß an den Emittern der Spannungsversorgung je 2x die positive und negative Spannung vorhanden sein. Diese liegt ca. 0,6 PDF wurde mit FinePrint pdfFactory Pro-Prüfversion erstellt. http://www.context-gmbh.de
Page 2
ABACUSEntwicklung für Energie- und Analogelektronik, Elektromechanik und Elektroakustik Herstellung, Vertrieb, Export, Import von Produkten der Konsumelektronik ABACUS electronicsBahnhofstr. 39 a D-26954 NordenhamP.O. Box 1119 D-26941 Nordenham( 04731/5088 Fax 04731/5080Raiba-VB Varel-Nordenham BLZ 28262673 Konto 6621401USt.Id.Nr. 117399733 Volt niedriger als die Z-Spannung und kann zwischen 16 und 19 Volt liegen. Wenn die positive und negative nicht gleich sind, ist dies bedeutungslos, jedoch müssen die zwei positiven Spannungen gleich sein, ebenso wie die zwei negativen. Löten Sie nun die beiden Treiber ein, lassen jedoch die Basisverbindungen zu den Endtransistoren noch offen. Schließen Sie ein Gleichspannungs-oszilloskop am OP-Amp-Ausgangswiderstand an. Mit einem Voltmeter messen Sie die Spannung über dem positiven Treiber-Emitterwiderstand. Mit den Trimmern lässt sich die Spannung am OP-Amp-Ausgang und an den Emitterwiderständen einstellen. Der negative Trimmer funktioniert für beide Spannungen gleichsinnig. Das heißt, wenn der Spannungsabfall am positiven Emitterwider-stand größer wird, wird auch die Spannung am OP-Amp-Ausgang positiver. Der positive Trimmer funktioniert für beide Spannungen gegenläufig. Die OP-Amp-Spannung muss sich über 0 Volt zur positiven und negativen Seite bewegen lassen. Stellen Sie die Spannungen so ein, dass über dem positiven Treiber- Emitterwiderstand 500mV abfallen, wenn der OP-Amp Ausgang möglichst nahe bei 0 Volt ist. Plus oder minus 10mV sind bedeutungslos. Geben Sie ein Signal auf den Eingang und messen Sie das Signal am Lautsprecherausgang mit dem Oszilloskop. Ohne Last lässt sich der Verstärker auch ohne Endtransistoren voll durchsteuern. wenn dies funktioniert, verbinden Sie die Basisleitungen der Endtransistoren. Der Endabgleich erfolgt nun so wie vorher beschrieben. Bei der Serie mit 4 Endtransistoren wird der Spannungsabfall jedoch an dem positiven 2,2 OhmWiderstand gemessen und auf 75mV eingestellt.Bei der Serie mit Dioden in der Basisleitung der Endtransistoren wird der Spannungsabfall über dempositiven Treiber-Emitterwidertstand gemessen und auf 500mV eingestellt.Bei der Serie mit 2 Endtransistoren und Leistungsdiode im Emitterzweig der Endtransistoren wird derSpannungsabfall an der positiven Diode gemessen und auf 5mV eingestellt.Diese Einstellung erfolgt mit kaltem Kühlkörper und erreicht ungefähr 10 Minuten nach dem Ein- schalten den endgültigen Wert. Achtung!Spindeltrimmer unbedingt durchmessen. Unterbrechung führt zur Zerstörung der Endstufe. Endtransistoren nur von Texas Instruments verwenden! Bei ABACUS Rieder 60-120 Urversion Treiber ZTX653/753 mit Kühlkörper montieren! PDF wurde mit FinePrint pdfFactory Pro-Prüfversion erstellt. http://www.context-gmbh.de
